Symbolforklaringer

Viktig informasjon er merket med følgende symboler:

1 Sammendrag med oversikt over komponenten og sentrale punkter knyttet til rømningssikring

1.1 Generelle definisjoner

Akvakulturanlegg	Installasjon for akvakultur av fisk.
Bassengmål	Flyterens indre omkrets.
Dimensjonerende brukstid	Den forutsatte tidsperioden en konstruksjon eller en del av denne, med et tiltenkt formål og med antatt vedlikehold, skal kunne brukes uten at det er nødvendig med omfattende reparasjon.
Drift	Oppdrett av fisk på lokalitet, innbefattet alle operasjoner som utføres på lokalitet mens oppdrett av fisk foregår, og som har relevans for rømming.
Ekstrautstyr	Utstyr som ikke er hovedkomponent.
Ettersyn	Systematisk undersøkelse/gjennomgang, gjerne visuelt, av at utstyrt tilfredsstiller de kravene som er satt.
Flyter	konstruksjon med hovedfunksjon å gi oppdrift og/eller stivhet til innhegning/notpose.
Forankringssystem	System med liner og bunnfester med hovedfunksjon å holde akvakulturanlegget eller flåten i posisjon.
Hanefot	Forankringsline fra forankringssystem til flyter.
Hovedkomponent	Hovedkomponenter i et flytende oppdrettsanlegg består av, notpose, flytekrage, flåte og fortøyning.
Innhegning	Notpose eller annet system av lastbærende deler som danner en barriere mellom oppdrettsvolumet i en produksjonsenhet og omkringliggende vannvolum.
Klammer	Komponent på flyter som holder PE-rør sammen.
Lodd	Vekt eller annen anordning festet direkte eller indirekte til en notpose for å spile denne ut. Senterlodd er montert under senter, bunn.
Merd	Flytekrage med fastmontert notpose.
NS9415:2021	Standard som setter funksjonskrav til flytende akvakulturanlegg og er grunnleggende for aktørene i akvakulturbransjen, som myndigheter, tilsyn, prosjekterende, leverandører, aktører innenfor FoU og produsenter, og eier av akvakulturanlegg.
NYTEK23-Forskriften	Forskrift som skal bidra til å forebygge rømning av fisk fra flytende akvakulturanlegg.
Omkrets	Lengde innside av indre flyterør.
Produktsertifikat	Dokument som bekrefter at notposen er produsert i samsvar med krav i NYTEK23 og NS9415:2021
Utspilingssystem	Lodd, bunnring eller tilsvarende som skal bidra til å holde notposens tredimensjonale form.

1.2 Innledning

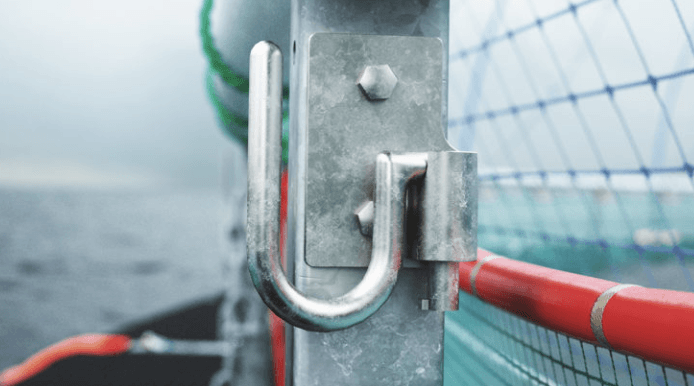

Den vendbare notkroken fra ScaleAQ har fordelen med at den kan felles inn når den ikke er i bruk for opplining av not. Dette reduserer sjansen for gnagslitasje på not ved ulike arbeidsoperasjoner.

2. Samvirke med andre komponenter

Platen som den vendbare notkroken er festet i har monteringshull som er tilpasset et bestemt sted på stålklammeret i god arbeidshøyde for opplining av not.

3. Montering av enheten

Sammen med notkroken følger det med monteringsplate, to bolter, to muttere og fire skiver som brukes ved montering på stålklammeret fra ScaleAQ.

4. Installasjon på lokaliteten

Notkroken installeres enkelt på stålklammeret ved hjelp av medfølgende monteringsutstyr.

5. Bruk

Notkroken skal være i innfelt posisjon (kroken vender mot gangbanen) når det ikke skal foregå en operasjon hvor kroken på klammeret skal benyttes. Den felles ut ved behov for kroken ved opplining/installasjon av not.

6. Ettersyn og vedlikehold

Det anbefales en månedlig visuell sjekk av at det ikke er noen løse muttere som fester notkrokplaten til stålklammeret.

7. Transport og lagring

Ved installasjon på lokalitet kommer krok, plate og festeteknikk i separate poser. Fraktes som strykkgods/europall.

8. Produsent og produktidentifikasjon

Ingen merking.

9. Revisjonshistorikk

Revisjon	Endringer	Dato
1	Brukerhåndboken er laget for å svare til nye krav i NS 9415: 2021.	26.04.2024
