Brukerhåndbøker

Symbolforklaringer

Viktig informasjon er merket med følgende symboler:

1 Sammendrag med oversikt over komponenten og sentrale punkter knyttet til rømningssikring

1.1 Generelle definisjoner

Akvakulturanlegg	Installasjon for akvakultur av fisk.
Bassengmål	Flyterens indre omkrets.
Dimensjonerende brukstid	Den forutsatte tidsperioden en konstruksjon eller en del av denne, med et tiltenkt formål og med antatt vedlikehold, skal kunne brukes uten at det er nødvendig med omfattende reparasjon.
Drift	Oppdrett av fisk på lokalitet, innbefattet alle operasjoner som utføres på lokalitet mens oppdrett av fisk foregår, og som har relevans for rømming.
Ekstrautstyr	Utstyr som ikke er hovedkomponent.
Ettersyn	Systematisk undersøkelse/gjennomgang, gjerne visuelt, av at utstyrt tilfredsstiller de kravene som er satt.
Flyter	konstruksjon med hovedfunksjon å gi oppdrift og/eller stivhet til innhegning/notpose.
Forankringssystem	System med liner og bunnfester med hovedfunksjon å holde akvakulturanlegget eller flåten i posisjon.
Hanefot	Forankringsline fra forankringssystem til flyter.
Hovedkomponent	Hovedkomponenter i et flytende oppdrettsanlegg består av, notpose, flytekrage, flåte og fortøyning.
Innhegning	Notpose eller annet system av lastbærende deler som danner en barriere mellom oppdrettsvolumet i en produksjonsenhet og omkringliggende vannvolum.
Klammer	Komponent på flyter som holder PE-rør sammen.
Lodd	Vekt eller annen anordning festet direkte eller indirekte til en notpose for å spile denne ut. Senterlodd er montert under senter, bunn.
Merd	Flytekrage med fastmontert notpose.
NS9415:2021	Standard som setter funksjonskrav til flytende akvakulturanlegg og er grunnleggende for aktørene i akvakulturbransjen, som myndigheter, tilsyn, prosjekterende, leverandører, aktører innenfor FoU og produsenter, og eier av akvakulturanlegg.
NYTEK23-Forskriften	Forskrift som skal bidra til å forebygge rømning av fisk fra flytende akvakulturanlegg.
Omkrets	Lengde innside av indre flyterør.
Produktsertifikat	Dokument som bekrefter at notposen er produsert i samsvar med krav i NYTEK23 og NS9415:2021
Utspilingssystem	Lodd, bunnring eller tilsvarende som skal bidra til å holde notposens tredimensjonale form.

1.2 Innledning

Denne brukerhåndboken gir beskrivelse av borrelåsstropper levert av ScaleAQ og veiledning for sikker bruk. Borrelåsstroppene er et nyttig og miljøvennlig ekstrautstyr som tilbyr en robust og fleksibel festemetode for taknett, hoppenett, kabeloppheng og sikring av utstyr til håndlist. Stroppene gjenbrukes og erstatter behovet for engangsbruk av tau til samme formål og fjerner risikoen for taustumper på avveie.

2 Beskrivelse av borrelåsstropper

Borrelåsstroppene kommer i to utgaver:

• 95 cm oransje – artikkelnummer 505166
• 146 cm svart – artikkelnummer 505167

Fordeler ved borrelåsstroppene:

• Arbeidsbesparende: Ingen behov for knuter eller taukutting. Enkel og rask festing til håndlist.
• Fleksibel bruk for oppbinding av ulike utstyr.
• Høy kvalitet: Den første versjonen av borrelåsstroppene er laget av bånd og borrelås i nylon, men med overgang til PP i båndene for nyeste versjon. Utforming er lik. Stroppene er testet for tunge belastninger i krevende forhold, har også høy motstand mot UV og er vannavvisende.
• Bærekraftig: Borrelåsstroppene kan gjenbrukes i flere generasjoner.

2.1 Borrelåsstropp 95 cm oransje

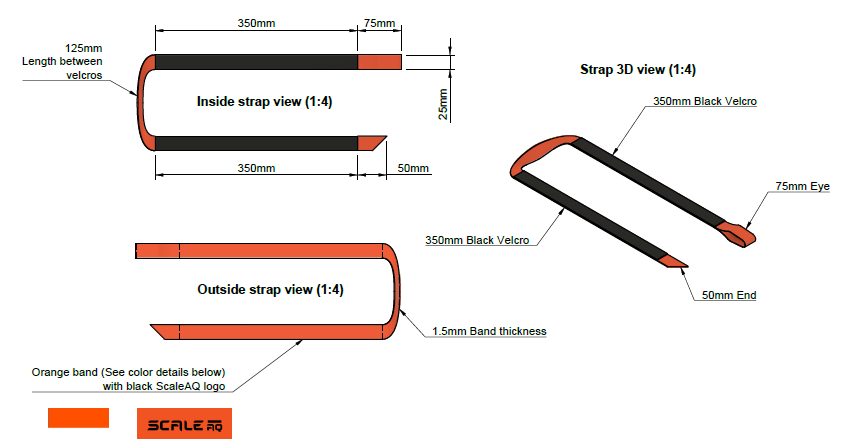

ScaleAQ borrelåsstropp 95 cm brukes for oppbinding av taknett, kabler og annet lettvektsutstyr. Borrelåsstroppen har bruddstyrke på ca. 900 kg. Teknisk tegning av stroppen er vist i Figur 2.1.

2.2 Borrelåsstropp 146 cm svart

ScaleAQ borrelåsstropp 146 cm brukes for oppbinding av hoppenett og tyngre utstyr.

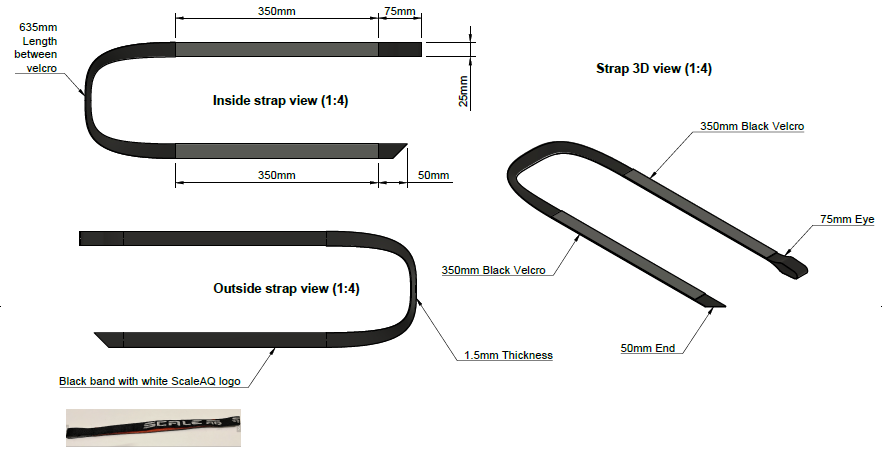

Borrelåsstroppen har bruddstyrke på ca. 1400 kg. Teknisk tegning av stroppen er vist i Figur 2.2.

3 Samvirke med andre komponenter

ScaleAQ borrelåsstropper er designet og utviklet for samvirke mellom håndlistrør på ScaleAQ flyter og diverse utstyr for oppbinding beskrevet i kapittel 2. Borrelåsstroppene har sine begrensninger i forhold til makskapasitet – 900 kg for 95 cm varianten og 1400 kg for 146 cm varianten. ScaleAQ tar ingen ansvar for bruk som overskrider disse belastningene.

4 Montering av enheten

Borrelåsstroppene består kun av én enhet, og det kreves ingen montering på lokalitet.

5 Installasjon på lokaliteten

Når borrelåsstroppene ikke er i bruk, kan de surres rundt håndlistrør og festes med borrelåsen. 1 runde for 95 cm varianten og 2 runder for 146 cm varianten.

6 Bruk

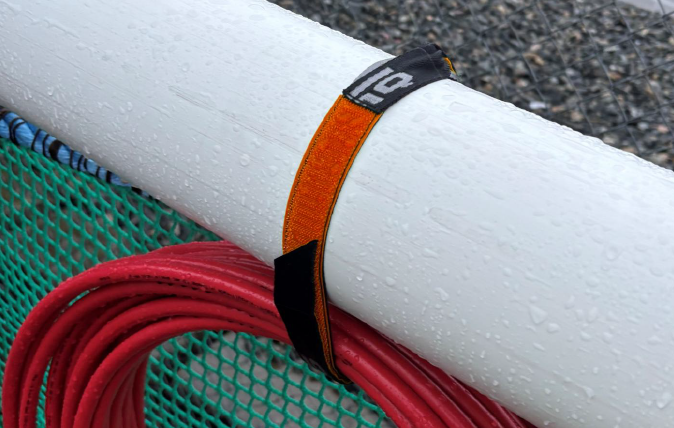

Når borrelåsstroppene skal brukes for å binde opp utstyr som beskrevet i kapittel 2, skal borrelåsstropp 146 cm surres 2 runder rundt håndlistrøret sammen med utstyres som skal bindes opp før den skråskjærte enden tres gjennom øyet og til slutt festes med borrelåsen. Borrelåsstropp 95 cm surres 1 runde rundt håndlistrøret før enden tres gjennom øyet og festes med borrelåsen.

7 Ettersyn og vedlikehold

7.1 Anbefalt ettersyn og vedlikehold

Båndene bør jevnlig inspiseres før bruk. Sjekk at borrelåsstroppen er intakt, uten rifter og at borrelåsen som festemetode ikke har revnet fra resten av stroppen.

7.2 Levetid og utskiftingskriterier

Dersom det ved inspeksjon blir funnet synlig rift, misfarging, deformasjon, løsning av borrelåsen fra selve stroppen eller annen påvirkning som kan redusere styrken eller funksjonen, bør enheten skiftes ut. Ved avhending bør hele produktet leveres som blandet plast eller til restavfall.

8 Transport og lagring

Borrelåsstroppene kommer i esker med 200 stk. pr. eske. Dette er anslått behov pr. merd. Før stroppene tas i bruk første gang er det anbefalt å beholde de i eskene, men etter første gangs bruk kan de beholdes på håndlist i påvente av ny bruk.

9 Produsent og produktidentifikasjon

Borrelåsstroppene er merket med ScaleAQ logo.

HOVEDKONTOR
Scale Aquaculture AS	Telefon: +47 48 85 24 88
Beddingen 16	E-post: post@scaleaq.com
7042 Trondheim	www.scaleaq.no

10 Revisjonshistorikk

Revisjon	Endringer	Dato
1	Brukerhåndbok opprettet.	08.12.2025
