Viktig informasjon er merket med følgende symboler:

1 Sammendrag med oversikt over komponenten og sentrale punkter knyttet til rømningssikring

1.1 Generelle Definisjoner

Akvakulturanlegg	Installasjon for akvakultur av fisk.
Bassengmål	Flyterens indre omkrets.
Dimensjonerende brukstid	Den forutsatte tidsperioden en konstruksjon eller en del av denne, med et tiltenkt formål og med antatt vedlikehold, skal kunne brukes uten at det er nødvendig med omfattende reparasjon.
Drift	Oppdrett av fisk på lokalitet, innbefattet alle operasjoner som utføres på lokalitet mens oppdrett av fisk foregår, og som har relevans for rømming.
Ekstrautstyr	Utstyr som ikke er hovedkomponent.
Ettersyn	Systematisk undersøkelse/gjennomgang, gjerne visuelt, av at utstyrt tilfredsstiller de kravene som er satt.
Flyter	konstruksjon med hovedfunksjon å gi oppdrift og/eller stivhet til innhegning/notpose.
Forankringssystem	System med liner og bunnfester med hovedfunksjon å holde akvakulturanlegget eller flåten i posisjon.
Hanefot	Forankringsline fra forankringssystem til flyter.
Hovedkomponent	Hovedkomponenter i et flytende oppdrettsanlegg består av, notpose, flytekrage, flåte og fortøyning.
Innhegning	Notpose eller annet system av lastbærende deler som danner en barriere mellom oppdrettsvolumet i en produksjonsenhet og omkringliggende vannvolum.
Klammer	Komponent på flyter som holder PE-rør sammen.
Lodd	Vekt eller annen anordning festet direkte eller indirekte til en notpose for å spile denne ut. Senterlodd er montert under senter, bunn.
Merd	Flytekrage med fastmontert notpose.
NS9415:2021	Standard som setter funksjonskrav til flytende akvakulturanlegg og er grunnleggende for aktørene i akvakulturbransjen, som myndigheter, tilsyn, prosjekterende, leverandører, aktører innenfor FoU og produsenter, og eier av akvakulturanlegg.
NYTEK23-Forskriften	Forskrift som skal bidra til å forebygge rømning av fisk fra flytende akvakulturanlegg.
Omkrets	Lengde innside av indre flyterør.
Produktsertifikat	Dokument som bekrefter at notposen er produsert i samsvar med krav i NYTEK23 og NS9425:2021
Utspilingssystem	Lodd, bunnring eller tilsvarende som skal bidra til å holde notposens tredimensjonale form.
Rundsling	Endeløs løftestropp av fiber.

1.2 Innledning

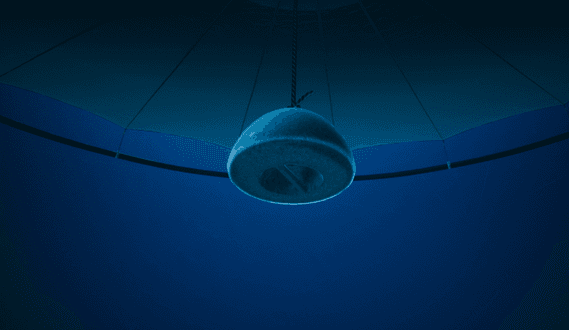

ScaleAQ leverer notlodd, også kalt senterlodd for nedlodding av notbunn. Dette er laget av støpejern. Disse leveres i flere størrelser, de mest vanlige er 500, 750 og 1000kg.



2 Samvirke med andre komponenter

Notloddet sørger for at notbunnen står stabilt. I tillegg kan loddet være en del av dødfisksystemet der det brukes gjennomgående håvtau.

Loddet henger i et tau eller rundsling som er forbundet med senterpunkt (gyro) i notbunnen. Ved bruk av tau må det festet direkte i gyroen eller være tredd gjennom senterhullet i gyroen og da gå opp til håndlisten på innsiden av nota.

3 Montering av enheten

• Når nota er ferdig montert, festes loddet til et eget tau som er beregnet for dette. Tauet går fra flytekragen og ned til gyroen i notbunnen.
• Ved bruk av liftup-system eller dødfiskhåv med dragersystem, vil loddet henge direkte i gyroen.
• Ved bruk av dødfiskhåv med gjennomgående håvtau vil tauet gå opp gjennom gyroen for så å være festet til bunn av dødfiskhåven.
• Vi anbefaler å bruke gul snaret rundsling (MBL 16,8 tonn) eller tau tilsvarende. Vi vil vise til brukernes interne rutiner på sikker innfesting.
• Loddet kan henge så tett opp mot gyroen som mulig men ikke så langt ned at det kan komme i kontakt med havbunnen.

3.1 Innfesting av lodd

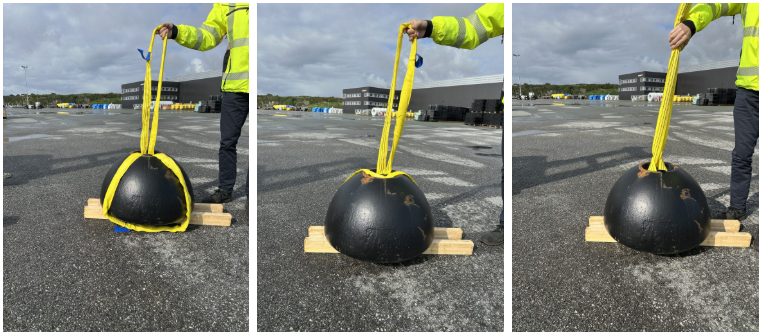

Innfesting av lodd kan skje i serie eller i «klump». Vi anbefaler å bruke rundslinger jmfr. punkt over. Rundslinger snares gjennom innfestingspunkt, både på oversiden og undersiden av notloddet. Se illustrasjoner i Figur 3 og 4.

3.2 Bruk av tau for innfesting

Ved bruk av tau for innfesting, benyttes det dobbelt halvstikk med låseknute på hvert punkt. I tillegg til dette skal løs ende låses i bærende part av tauet. Bruk anbefalt diameter på tau jmfr. Tabell 2 med korrekt/tilstrekkelig bruddstyrke.

Varenr.	Varenavn	Enhet	Vekt pr. meter	Meter pr. kveil	Vekt pr. kveil	MBL
300330	Tau 24mm 3 slått Aqualine	m	0,26	110	28,6	9,9
300331	Tau 28mm 3 slått Aqualine	m	0,36	110	39,7	13,2
300332	Tau 32mm 3 slått Aqualine	m	0,46	110	48,4	16,8
300333	Tau 36mm 3 slått Aqualine	m	0,59	110	63	20,6
300334	Tau 40 mm 3 slått Aqualine	m	0,72	220	165	25,7

3.3 Kjetting for innfesting

Ved montering av flere lodd i «klump» eller serie, etter første lodd nærmest notposen, kan kjetting benyttes som innfesting. Her anbefaler vi bruk av 19 mm langlenket kjetting (galvanisert) som illustrert i Figur 5. Minimum kjettingdimensjon er 16 mm. Merk at kjetting ikke skal brukes direkte i Gyro!

3.4 Bruk av notlodd ved Subsea installasjon

Notlodd monteres når notposen står i overflateposisjon. Loddet monteres på samme måte som i en konvensjonell merd.

Hvis det er grunnere enn 110 m under notspissen anbefaler vi å heve bunnringen helt under flytekragen under montering, dette for å redusere lengden på tauet mellom øverste og nederst lodd.

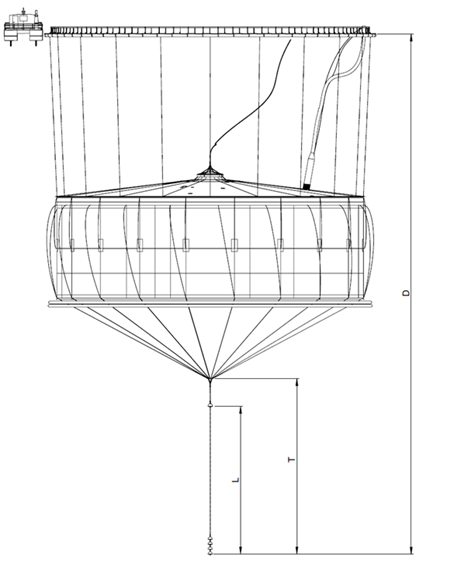

Se Figur 6 for skisse av Subsea med notlodd.

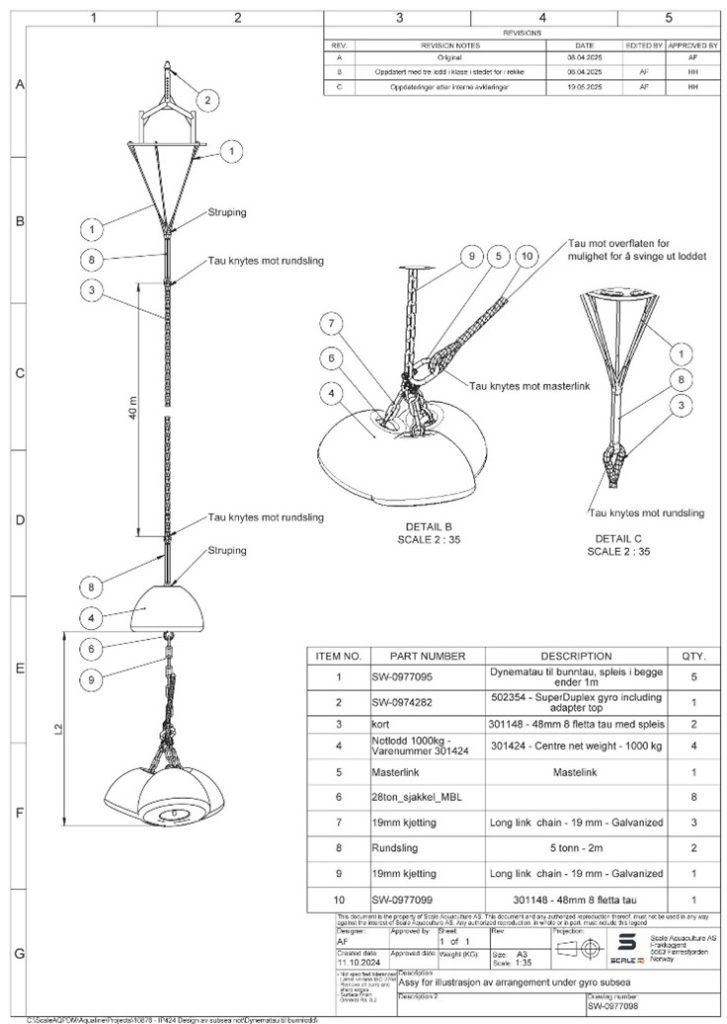

Figur 7 viser detaljert tegning av komponenter brukt i oppheng fra gyro til notlodd på en Subsea-installasjon.

4 Bruk

• Løfting og låring av notloddet må skje på en slik måte at det ikke kommer i kontakt med notposen eller påfører notposen gnag.
• Opphalertau skal brukes for å låre og løfte notloddet.
• Notloddet skal henge i nota (gyro) og ikke i opphalertauet.

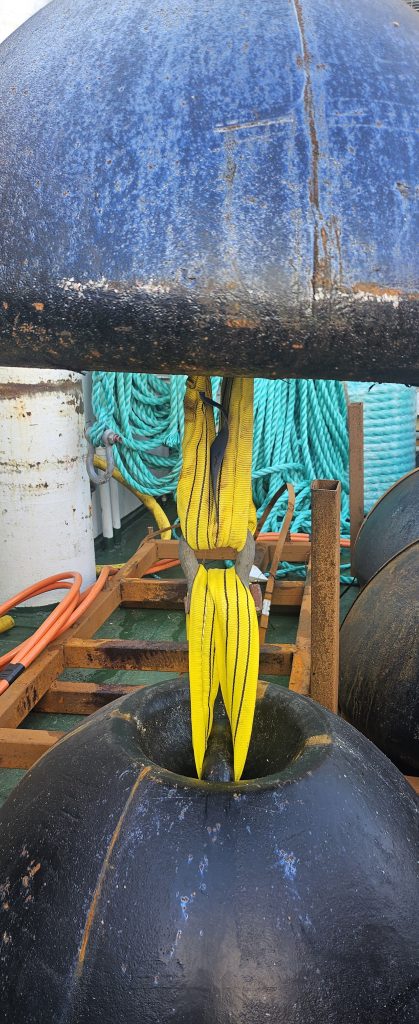

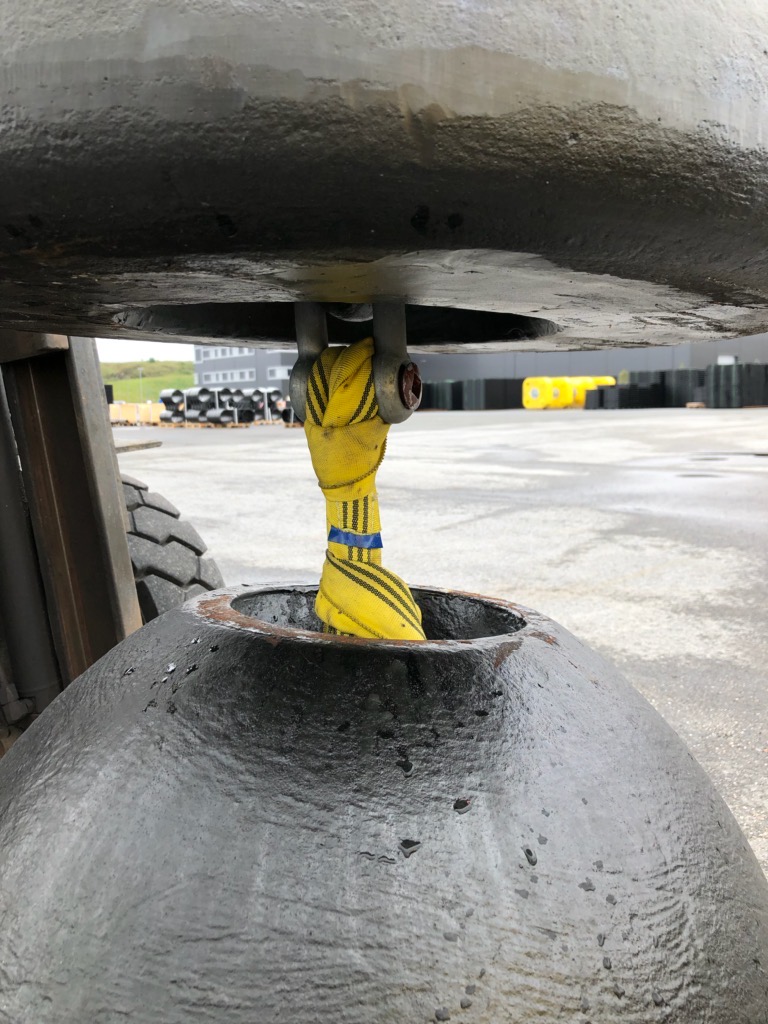

• Det anbefales bruk av 3 tonns gul rundsling mellom alle lodd (sikkerhetsfaktor på 7:1, dvs. MBL på 16,8 tonn).  Stropp snares i begge ender. Snares først i gyro. Så snares rundsling til innfestingspunkt i topp av lodd (stropp må gjennom innfestingsøret på lodd, for så at løkke tres over hele loddet og «ender opp» i innfestingsøret på loddet).
• Ved flere lodd i serie, snares rundsling på samme måte som pkt. over, mellom alle lodd som ønskes brukt.
• Ved flere lodd i «klump», festes først en ny rundsling i bunn av gyro eller etter første lodd. Deretter festes antall rundsling (så mange som det ønskes lodd), til denne ved snaring på samme måte som beskrevet over. Lodd snares så inn i sine respektive rundslinger.

5 Ettersyn og vedlikehold

Se etter gnag og slitasje, bytt ut komponenter som kan utgjøre en risiko.

6 Transport og lagring

Notlodd skal sikres ved transport, innendørs lagring er en fordel.

7 Produsent og produktidentifikasjon

Produktet er designet av ScaleAQ, produsert etter våre spesifikasjoner, merket med vekt og batchnummer.

8 Revisjonshistorikk

Revisjon	Endringer	Dato
1	Brukerhåndboken er laget for å svare til nye krav i NS 9415: 2021	10.11.2023
2	Skisser for innfesting notlodd og bruk av rundsling som alternativ til tau er lagt inn.	12.06.2025
