Viktig informasjon er merket med følgende symboler:

1 Sammendrag med oversikt over komponenten og sentrale punkter knyttet til rømningssikring

1.1 Generelle definisjoner

Akvakulturanlegg	Installasjon for akvakultur av fisk.
Bassengmål	Flyterens indre omkrets.
Dimensjonerende brukstid	Den forutsatte tidsperioden en konstruksjon eller en del av denne, med et tiltenkt formål og med antatt vedlikehold, skal kunne brukes uten at det er nødvendig med omfattende reparasjon.
Drift	Oppdrett av fisk på lokalitet, innbefattet alle operasjoner som utføres på lokalitet mens oppdrett av fisk foregår, og som har relevans for rømming.
Ekstrautstyr	Utstyr som ikke er hovedkomponent.
Ettersyn	Systematisk undersøkelse/gjennomgang, gjerne visuelt, av at utstyrt tilfredsstiller de kravene som er satt.
Flyter	konstruksjon med hovedfunksjon å gi oppdrift og/eller stivhet til innhegning/notpose.
Forankringssystem	System med liner og bunnfester med hovedfunksjon å holde akvakulturanlegget eller flåten i posisjon.
Hanefot	Forankringsline fra forankringssystem til flyter.
Hovedkomponent	Hovedkomponenter i et flytende oppdrettsanlegg består av, notpose, flytekrage, flåte og fortøyning.
Innhegning	Notpose eller annet system av lastbærende deler som danner en barriere mellom oppdrettsvolumet i en produksjonsenhet og omkringliggende vannvolum.
Klammer	Komponent på flyter som holder PE-rør sammen.
Lodd	Vekt eller annen anordning festet direkte eller indirekte til en notpose for å spile denne ut. Senterlodd er montert under senter, bunn.
Merd	Flytekrage med fastmontert notpose.
NS9415:2021	Standard som setter funksjonskrav til flytende akvakulturanlegg og er grunnleggende for aktørene i akvakulturbransjen, som myndigheter, tilsyn, prosjekterende, leverandører, aktører innenfor FoU og produsenter, og eier av akvakulturanlegg.
NYTEK23-Forskriften	Forskrift som skal bidra til å forebygge rømning av fisk fra flytende akvakulturanlegg.
Omkrets	Lengde innside av indre flyterør.
Produktsertifikat	Dokument som bekrefter at notposen er produsert i samsvar med krav i NYTEK23 og NS9415:2021
Utspilingssystem	Lodd, bunnring eller tilsvarende som skal bidra til å holde notposens tredimensjonale form.

1.2 Innledning

Denne brukerhåndboken gir beskrivelse av ScaleAQ universalholder for ekstrautstyr til bruk på ScaleAQ sine flytekrager og veiledning for sikker bruk. Holderen brukes for trygg montering av ekstrautstyr og har modulbraketter som er designet for å passe ScaleAQs flytekrager med både stålklammer og plastklammer med dimensjonene FR(PL)400, 450, 500, 560 og 630.

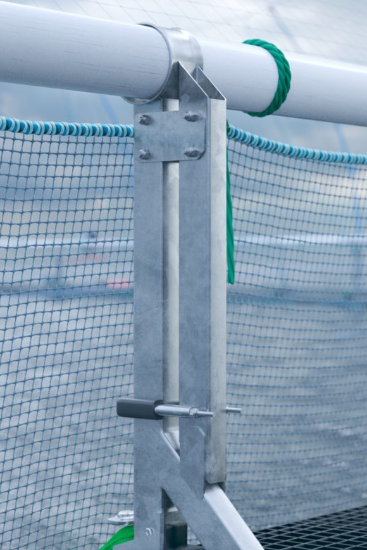

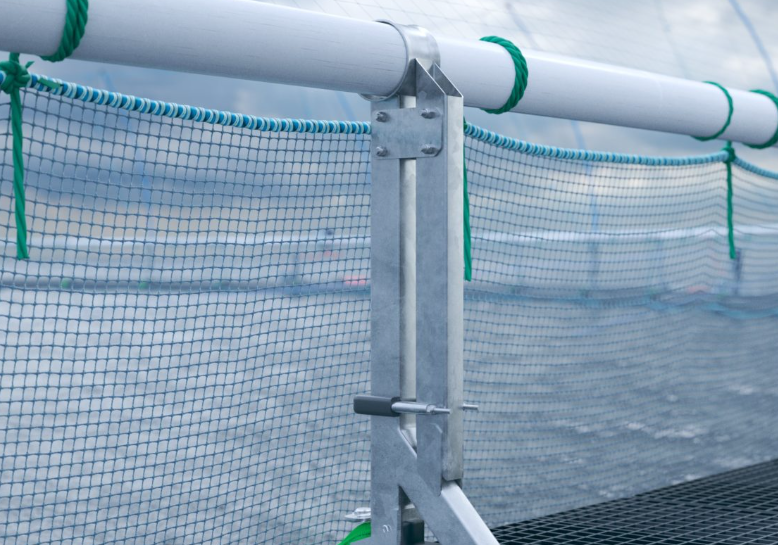

Universalholderen for ekstrautstyr gir oppdretteren mulighet til å kunne bruke alle ekstrautstyrsmoduler i én og samme holder. Ta kontakt med ScaleAQ for beskrivelser av de modultyper som tilbys. Figur 1.1 og 1.2 viser universalholderen påmontert hhv. stålklammer og plastklammer.

2 Beskrivelse av universalholder og dets bestanddeler

Varenummer for moduler som brukes for universalholder til flyter med stålklammer (FR) og plastklammer (FRPL) er listet opp i Tabell 2.

Dimensjon flyter	Stålklammer varenummer	Plastklammer varenummer
FR(PL)400	Kontakt ScaleAQ	Kontakt ScaleAQ
FR(PL)450	302595	504217
FR(PL)500	302595	303489
FR(PL)560	302595	303583
FR630	302824

3 Samvirke med andre komponenter

De ulike variantene av universalholder for ekstrautstyr er designet for montering på ScaleAQ stålklammer og plastklammer på de flyterdimensjonene som oppgis i Tabell 2. Se sertifikat for aktuell flyter som holderen skal monteres på, for tillatt moment i håndliststolpe. Ved evt. sideveis belastning fra ekstrautstyret som ønskes brukt, skal ScaleAQ kontaktes for godkjenning før montering.

4 Montering av enheten

Holder ekstrautstyr festes til flyterens klammerstolpe med medfølgende skruer, skiver, mutre og festebøyler. Evt. løs opphengskrok på stolpe demonteres og festes igjen med lengre medfølgende bolter.

4.1 Montering holder på stålklammer

Universalholder som monteres på stålklammer har likt monteringsutstyr for FR450-560 og eget for FR630. Øvre del av holder festes med plate og nedre del med festebøyle, se Figur 4.1 og 4.2.

Innvendige og utvendige mål for holderen vises i Figur 4.3 og 4.4.

4.2 Montering holder på plastklammer

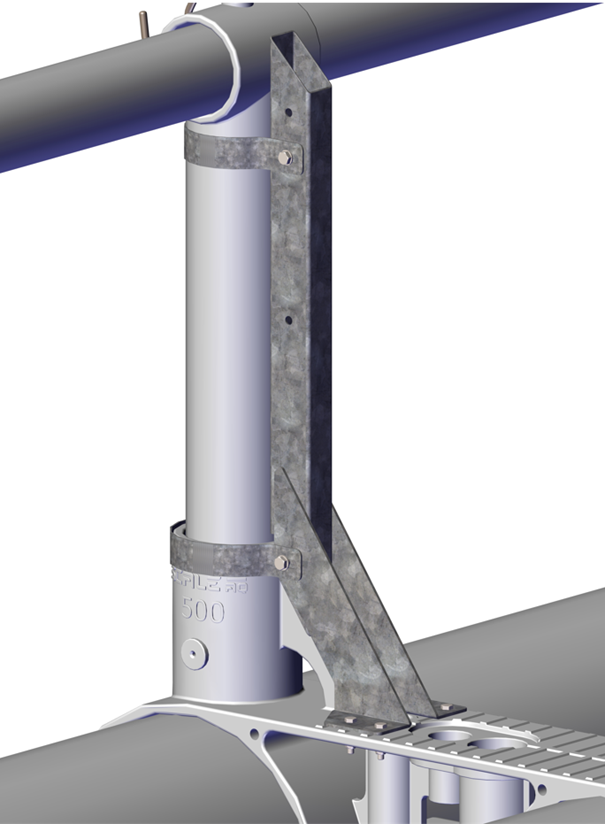

Universalholder for ekstrautstyr på plastklammer består av:

• Øvre og nedre bøyle som festes rundt klammerstolpe
• Klemplate som festes under topplaten på plastklammeret

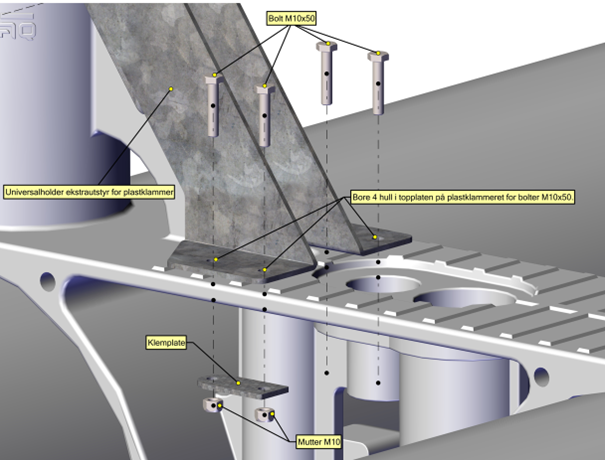

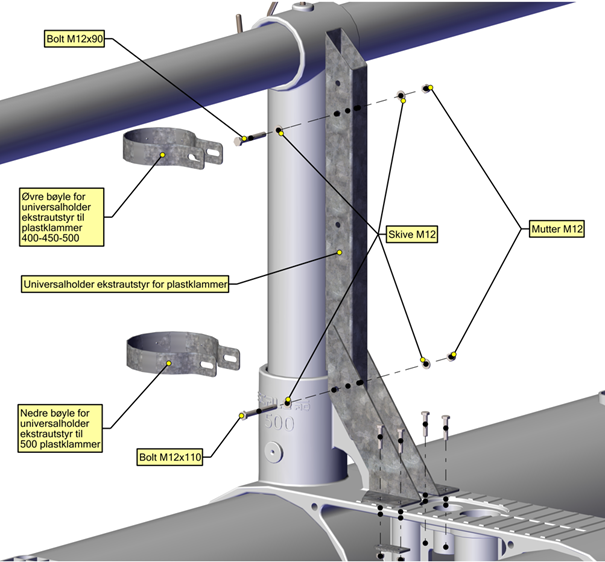

Bøylene og klemplaten festes ved hjelp av bolter, skiver og mutre som medfølger for det spesifikke varenummeret til flyterdimensjonen dette skal monteres på. For å feste holderen i topplaten på plastklammeret, må det bores 4 hull for de medfølgende boltene.

5 Installasjon på lokaliteten

Holder installeres på ståklammer eller plastklammer med medfølgende festemateriell som vist i kapittel 4.

6 Bruk

Alle ScaleAQ ekstrautstyrsmoduler kan festes på denne universalholderen.

7 Ettersyn og vedlikehold

Den som utfører ettersyn og vedlikehold skal ha gjennomgått selskapets interne opplæring og satt seg inn i produktets brukerhåndbok.

7.1 Inspeksjon før holder tas i bruk

Sjekk at holderen er fri for skader/sprekker og at bolter er stramme før den tas i bruk.

7.2 Driftsbasert inspeksjon

Sjekk integritet til universalholdere ved jevnlig inspeksjon som oppgitt i Tabell 3.

Sjekkpunkt	Hva sjekkes	Beskrivelse	Månedlig	Årlig
1	Holder	Sjekk visuelt for skader/sprekker	X	X
2	Innfesting	Sjekk at alle bolter er på plass og er tiltrukket	X	X

7.3 Inspeksjon etter ekstremvær

Etter perioder med ekstremvær, gå over holdere og sjekk at de ikke har noen skader.

8 Transport og lagring

På varenummer kommer holder med tilhørende festemateriell for den spesifikke flyterdimensjonen det skal installeres på. Lagres tørt og ikke utsatt for vær og vind før montering.
