1 Sammendrag med oversikt over komponenten og sentrale punkter knyttet til rømningssikring

1.1 Generelle definisjoner

Akvakulturanlegg	Installasjon for akvakultur av fisk.
Bassengmål	Flyterens indre omkrets.
Dimensjonerende brukstid	Den forutsatte tidsperioden en konstruksjon eller en del av denne, med et tiltenkt formål og med antatt vedlikehold, skal kunne brukes uten at det er nødvendig med omfattende reparasjon.
Drift	Oppdrett av fisk på lokalitet, innbefattet alle operasjoner som utføres på lokalitet mens oppdrett av fisk foregår, og som har relevans for rømming.
Ekstrautstyr	Utstyr som ikke er hovedkomponent.
Ettersyn	Systematisk undersøkelse/gjennomgang, gjerne visuelt, av at utstyrt tilfredsstiller de kravene som er satt.
Flyter	konstruksjon med hovedfunksjon å gi oppdrift og/eller stivhet til innhegning/notpose.
Forankringssystem	System med liner og bunnfester med hovedfunksjon å holde akvakulturanlegget eller flåten i posisjon.
Hanefot	Forankringsline fra forankringssystem til flyter.
Hovedkomponent	Hovedkomponenter i et flytende oppdrettsanlegg består av, notpose, flytekrage, flåte og fortøyning.
Innhegning	Notpose eller annet system av lastbærende deler som danner en barriere mellom oppdrettsvolumet i en produksjonsenhet og omkringliggende vannvolum.
Klammer	Komponent på flyter som holder PE-rør sammen.
Lodd	Vekt eller annen anordning festet direkte eller indirekte til en notpose for å spile denne ut. Senterlodd er montert under senter, bunn.
Merd	Flytekrage med fastmontert notpose.
NS9415:2021	Standard som setter funksjonskrav til flytende akvakulturanlegg og er grunnleggende for aktørene i akvakulturbransjen, som myndigheter, tilsyn, prosjekterende, leverandører, aktører innenfor FoU og produsenter, og eier av akvakulturanlegg.
NYTEK23-Forskriften	Forskrift som skal bidra til å forebygge rømning av fisk fra flytende akvakulturanlegg.
Omkrets	Lengde innside av indre flyterør.
Produktsertifikat	Dokument som bekrefter at notposen er produsert i samsvar med krav i NYTEK23 og NS9415:2021
Utspilingssystem	Lodd, bunnring eller tilsvarende som skal bidra til å holde notposens tredimensjonale form.

Tabell 1: Generelle definisjoner.

1.2 Innledning

Denne brukerhåndboken gir beskrivelse av ScaleAQ fasttampholder for enkel og trygg montering og bruk av fortøyningstamper når man legger til flyteren med båt. Brukerhåndboken inneholder monteringsveiledning for fasttampholder på både stålklammer og plastklammer og beskriver viktige inspeksjon- og vedlikeholdsrutiner for sikker bruk.

1.3 Sentrale punkter knyttet til rømning

Holdersett/festeordning til fasttamp for plastklammer skal IKKE benyttes for taknettstenger og taknett. Da vil festeordning i kapittel 4.2 ryke og skape risiko for løse deler mot notpose og i verste fall hull i not.

Fasttamp skal ikke belastes mer enn 200kg.

2 Beskrivelse av enheten

ScaleAQ leverer holdere for fortøyningstamper laget av Polyetylen (PE) og glassfiber (GRP). Dette er for at man enkelt kan få tak i fortøyningstampene når man legger til med båt.

Fasttampholdere kan monteres på de fleste flytekrager.

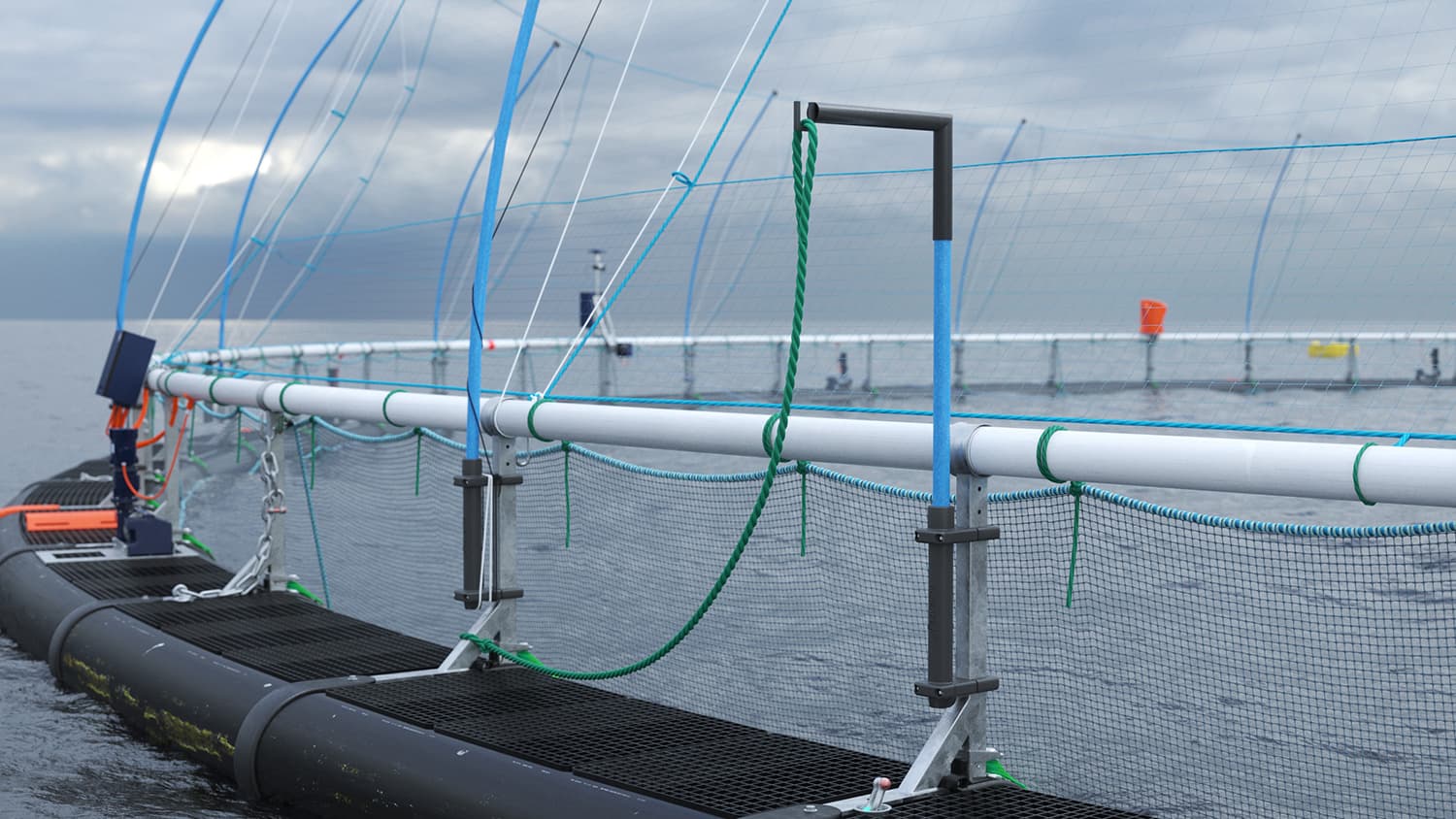

Figur 2.1: Visualisering av ferdig montert fasttampholder på stålklammer med fortøyningstamp tilfestet.

Fasttampholder har et litt endret design når det monteres til plastklammer. Se Figur 2.2.

Figur 2.2: Fasttampholder montert på plastklammer.

3 Samvirke med andre komponenter

Fasttampholder er designet for montering på ScaleAQ stålklammer og plastklammer med medfølgende holder/brakett tilpasset typen klammer det skal monteres på.

4 Montering av enheten

Holderen for glassfiberstangen monteres på flytekragens håndliststolpe med medfølgende festeanordning. Det er egne holdere/braketter og eget design på fasttampholder for plastklammer, se kapittelinndelinger under.
Glassfiberstangen med krokfeste tres ned i holderen, se ferdig montert glassfiberstang i Figur 2.1 og 2.2.

4.1 Montering på stålklammer

Se Figur 4.1 for montering av brakett for fasttampholder til stålklammer.

Figur 4.1: Montering av holder med medfølgende festeanordning.

4.2 Montering på plastklammer

For montering av brakett for fasttampholder til plastklammer brukes det ulik størrelse på adapter for plaststolpen avhengig av om det er plastklammer 500 (stolpe Ø160mm) eller 560 (stolpe Ø180mm). Ellers er medfølgende festeanordning og holder til glassfiberstang lik uavhengig av plastklammertype.

Følg monteringsanvisning på Figur 4.2.

Figur 4.2: Bestanddeler av brakett/holder for fasttampholder ved montering til plastklammer.

Se Figur 4.3 for ferdig montert holder/brakett.

Figur 4.3: Ferdig montert holder/brakett for fasttampholder.

Montering av selve fasttampholderen gjøres ved å bruke medfølgende festeanordning til å feste toppdelen i PP til glassfiberstangen og glassfiberstangen i holderen. Se Figur 4.4 for både medfølgende deler brukt til å montere stang og toppdel til holder og ferdig montert fasttampholder.

Figur 4.4: Montering av fasttampholder til brakett.

5 Installasjon

Riktig type holder/brakett for fasttampholder avhengig av klammertype installeres på klammeret. Deretter festes glassfiberstangen i fasttampholderen ned i braketten. For fasttampholder til plastklammer må toppdelen monteres til stangen. Til slutt festes den frie enden av fasttampfortøyning til klammerets skråstøtte. Det er viktig at holder/brakett til fasttampholder KUN brukes til dette formålet.

6 Bruk

Under bruk er det kun enden av fasttampfortøyning festet til fasttampholderen som skal løsnes for bruk til båtfortøyning. Den andre enden av fasttampfortøyningen er permanent festet til naboklammer. For stålklammer festes tampen i skråstøtte, for plastklammer festes tampen i tausjakkel rundt stolperot eller i rundsling i nedløpsrør. Maks belastning for fasttampholderen er 50 kg.

Faremomenter ved feilinstallasjon eller feilbruk:

Glassfiberstang med toppdel kan løsne fra holder, falle ned i not og skape hull.
Ved for dårlig festet holder kan deler løsne og falle ned i not.
Ved høyere belastning enn 50 kg for fasttampholder kan det risikeres at toppdelen som tampen er festet i bli skadet eller knekke og biter kan falle ned i not.

Fasttampholder til plastklammer skal IKKE benyttes med fuglenett.

7 Ettersyn og vedlikehold

Den som utfører ettersyn og vedlikehold skal ha gjennomgått selskapets interne opplæring og satt seg inn i produktets brukerhåndbok.

7.1 Inspeksjon før fasttampholder tas i bruk

Sjekk at bolter for brakett/holder er godt tiltrukket og at glassfiberstang sitter godt festet i holderen. Sjekk at det ikke er noen sprekker i toppdelen og at fortøyningstampen er hel og uten slitte kordeller.

7.2 Driftsbasert inspeksjon

Sjekk integritet til fasttampholder med festeanordning ved jevnlig inspeksjon som oppgitt i Tabell 2.

Sjekkpunkt	Hva sjekkes	Beskrivelse	Månedlig	Årlig
1	Fasttampholder med stang og toppdel	Sjekk visuelt for skader/sprekker	X	X
2	Brakett	Sjekk at alle bolter er på plass og er tiltrukket	X	X
3	Fasttampfortøyning	Tauet inspiseres for skade og slitasje	X	X

Tabell 2: Driftsbasert inspeksjon- og vedlikeholdsplan for fasttampholder med tilhørende utstyr.

8 Transport og lagring

Ingen spesifikke krav til lagring.

9 Produsent og produktidentifikasjon

HOVEDKONTOR
Scale Aquaculture AS	Telefon: +47 48 85 24 88
Beddingen 16	E-post: post@scaleaq.com
7042 Trondheim	www.scaleaq.no

Tabell 3: Kontaktinformasjon.

10 Revisjonshistorikk

Rev.	Endringer	Dato
1	Brukerhåndbok opprettet	06.12.2022
2	-Kapittelinndelinger oppdatert iht. NYTEK23 -Informasjon om egen brakett/holder og design av fasttampholder for montering til plastklammer er lagt inn.	13.05.2026

Tabell 4: Revisjonshistorikk.
