Symbolforklaringer

Viktig informasjon er merket med følgende symboler:

1 Sammendrag med oversikt over komponenten og sentrale punkter knyttet til rømningssikring

1.1 Generelle definisjoner

Akvakulturanlegg	Installasjon for akvakultur av fisk.
Dimensjonerende brukstid	Den forutsatte tidsperioden en konstruksjon eller en del av denne, med et tiltenkt formål og med antatt vedlikehold, skal kunne brukes uten at det er nødvendig med omfattende reparasjon.
Drift	Oppdrett av fisk på lokalitet, innbefattet alle operasjoner som utføres på lokalitet mens oppdrett av fisk foregår, og som har relevans for rømming.
Ekstrautstyr	Utstyr som ikke er hovedkomponent.
Ettersyn	Systematisk undersøkelse/gjennomgang, gjerne visuelt, av at utstyrt tilfredsstiller de kravene som er satt.
Flyter	konstruksjon med hovedfunksjon å gi oppdrift og/eller stivhet til innhegning/notpose.
Forankringssystem	System med liner og bunnfester med hovedfunksjon å holde akvakulturanlegget eller flåten i posisjon.
Hanefot	Forankringsline fra forankringssystem til flyter.
Hovedkomponent	Hovedkomponenter i et flytende oppdrettsanlegg består av, notpose, flytekrage, flåte og fortøyning.
Innhegning	Notpose eller annet system av lastbærende deler som danner en barriere mellom oppdrettsvolumet i en produksjonsenhet og omkringliggende vannvolum.
Klammer	Komponent på flyter som holder PE-rør sammen.
Lodd	Vekt eller annen anordning festet direkte eller indirekte til en notpose for å spile denne ut. Senterlodd er montert under senter, bunn.
Merd	Flytekrage med fastmontert notpose.
NS9415:2021	Standard som setter funksjonskrav til flytende akvakulturanlegg og er grunnleggende for aktørene i akvakulturbransjen, som myndigheter, tilsyn, prosjekterende, leverandører, aktører innenfor FoU og produsenter, og eier av akvakulturanlegg.
NYTEK23-Forskriften	Forskrift som skal bidra til å forebygge rømning av fisk fra flytende akvakulturanlegg.
Produktsertifikat	Dokument som bekrefter at notposen er produsert i samsvar med krav i NYTEK23 og NS9415:2021
Utspilingssystem	Lodd, bunnring eller tilsvarende som skal bidra til å holde notposens tredimensjonale form.

Tabell 1: Generelle definisjoner.

1.2 Sammendrag

Bunnringen på ScaleAQ FrøyaRingen flyter henger i dedikert bunnringsoppheng, som kan bestå av kjetting eller fibertau eller en kombinasjon av dette. Oppheng med fibertau består da av en kombinasjon av kjetting i toppen og én eller flere lengder med fibertau som er satt sammen med øyespleis, i tillegg er det kjetting/løkke i nedre ende. Øyespleisene er laget for at bunnringen kan henges på flere nivå. I noen tilfeller er øyespleisene sammenkoblet slik at man kan ta bort én eller flere lengder av opphenget hvis man har forskjellige notdybder som opphenget skal brukes til. Noen oppheng er også levert med rundsling i øyespleisene. Disse rundslingene skal IKKE brukes til å heve bunnringen etter. Disse er KUN ment for å sette servicesplint i.

2 Beskrivelse av bunnringssystemet og dens bestanddeler

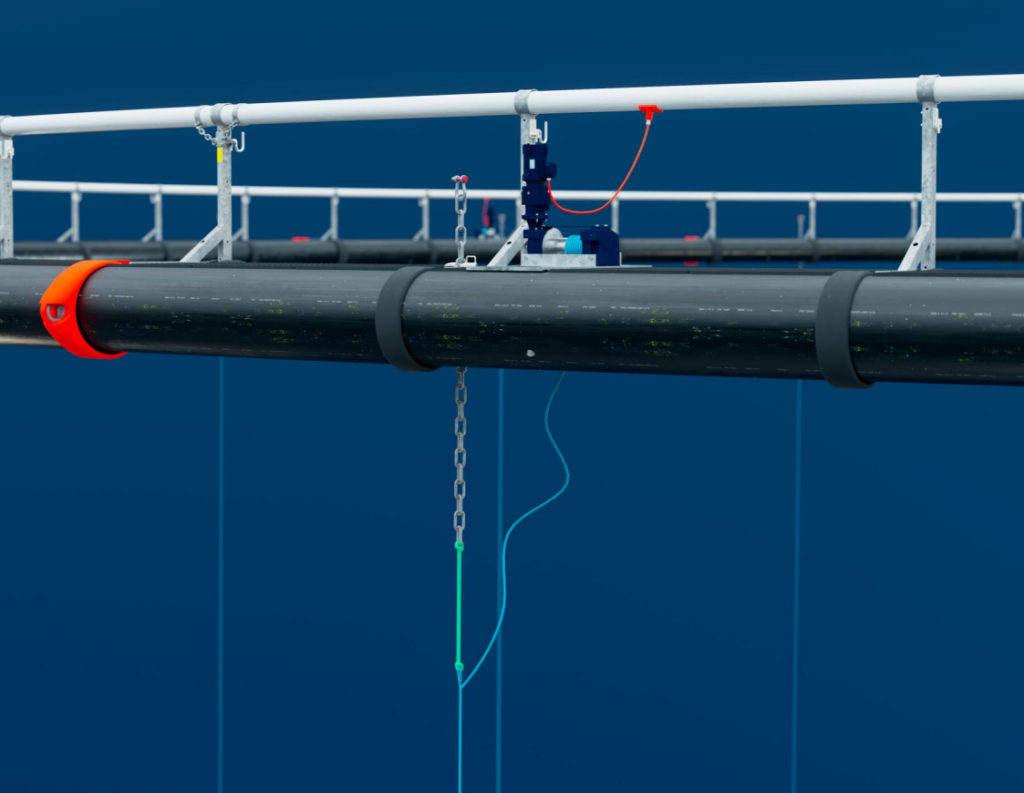

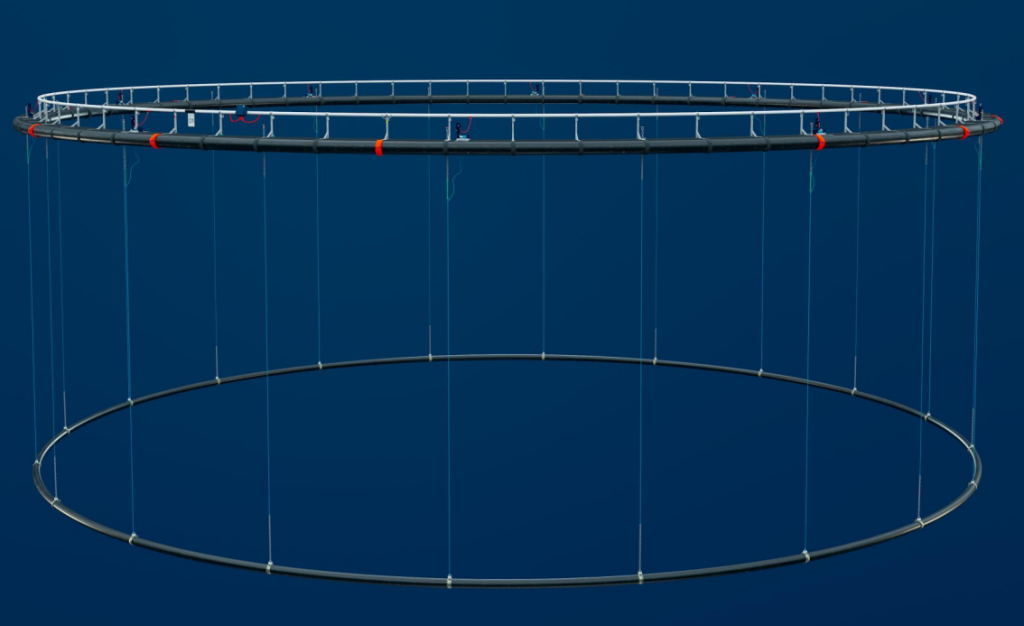

Figur 2.1: Bunnring montert på ScaleAQ FrøyaRingen Flyter.

Figur 2.2: Bunnringsklammer i galvanisert stål.

Figur 2.3: Komponenter bunnringsklammer.

Bunnringsklammer i galvanisert stål
Bolt
Mutter
Bunnringskappe
Strips
Bunnringsadapter
Norlock låseskive
Mutter
Bolt

Figur 2.4: Bunnring med Y-Stroppe og stoppeklosser.

2.1 Hovedprinsipper ved bunnringssystemet

2.1.1 Notposen er festet inn mot bunnringen

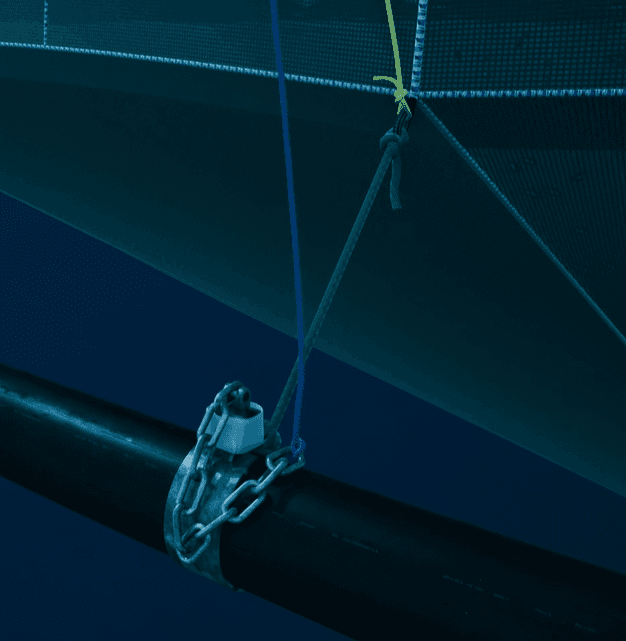

Figur 2.5: Bunnringssystem hvor notposen er festet inn mot bunnringen, selve opphenget kan variere.

2.1.2 Notposen er festet til et lodd som glir langs bunnringsopphenget

Figur 2.6: Bunnringsoppheng hvor notposen er festet til et glidelodd, selve opphenget og type glidelodd kan variere. Bunnringen må være senket under notposens bunntau. Det viktigste er at glidelodd ikke kommer i kontakt med bunnringsklammer.

2.1.3 Notposen med mageband forbundet til bunnringsopphenget med stålringer/løkker

Figur 2.7: Notposen er utstyrt med magebånd som igjen er forbundet til rustfrie ringer/løkker som kan gli langs bunnringsopphenget. Bunnringen må være senket under notposens bunntau. Det viktigste er at stålring/løkke ikke kommer i kontakt med bunnringsklammer.

Se for øvrig i brukerhåndboken for den aktuelle notpose vedrørende innfesting av not til flyter og utspilingssystem.

2.2 Forutsetninger og begrensninger

Det er en forutsetning at det benyttes utstyr og komponenter som er godkjent av ScaleAQ AS ved bytte av utstyr og komponenter på ScaleAQ Bunnringssystem.
ScaleAQ har kun ansvar når det benyttes, reservedeler og servicepersonell godkjent av ScaleAQ AS.

2.3 Uønskede hendelser

2.3.1 Gnag på notpose

Hvis kontakt mellom notpose og bunnringsoppheng utgjør en fare for gnag, så skal tiltak iverksettes som for eksempel; valg av materiale som motstår gnaget, forsterkninger, dobbeltsikring eller andre tiltak som gjør at man unngår hull i løpet av en normal driftssyklus for notposen.

2.3.2 Skade på bunnringoppheng

Ved det tilfellet at et eller flere bunnringsoppheng får skade eller brudd, skal disse erstattes av nye oppheng så snart det lar seg gjøre. Dette må utføres i samråd med ScaleAQ.

2.3.3 Korrosjon og materialtap på bunnringskjetting

Hvis korrosjon på bunnringskjetting gjør overflaten veldig grov i forhold til ny kjetting, så kan det føre til skade på notposen ved evt. kontakt mellom kjetting og notpose. Anbefaler da å skifte ut deler eller hele kjettingen. Ved kraftig korrosjon, synlige sår/sprekker og materialtap i kjetting, er det fare for brudd i bunnringskjetting. Anbefaler da å skifte ut hele kjettingen. Se kapittel 7.3.1 for kriterier for utskifting av kjetting. Hvis overflaten på kjettingen oppe ved klammeret er veldig korrodert, kan man anta at kjettingen er like korrodert nedover i vannet.

2.3.4 Drift med redusert antall bunnringsoppheng

Bunnringens vekt skal ikke bæres av færre antall oppheng enn det som er levert av ScaleAQ for gjeldende flytekrage og bunnringssystem. Bunnringslast skal også være jevnt fordelt mellom alle oppheng.

2.3.5 Uønskede hendelser biologisk produksjon

Ta kontakt med ScaleAQ for retningslinjer på hvordan dette skal løses.

3 Samvirke med andre komponenter

3.1 Samvirke med flyter

Bunnringssystem levert av ScaleAQ prosjekteres for å dokumentere samvirke mot aktuell/tillatt flyter. Produktsertifikatet for flyteren presenterer viktig informasjon om samvirket og grensene for bruk av bunnringssystemet sammen med flyteren.

3.2 Samvirke med notpose

Bunnringssystem levert av ScaleAQ prosjekteres for å dokumentere samvirke mot aktuell/tillatt notpose. Produktsertifikatet for flyteren presenterer viktig informasjon om samvirket og grensene for bruk av bunnringssystemet sammen med notposen.

3.3 Samvirke med permanent ekstrautstyr

Ved bruk av permanent ekstrautstyr i notposen som påvirker integritet og responsbildet, så skal ScaleAQ kontaktes for rådgivning og godkjennelse.

3.4 Samvirke med midlertidig ekstrautstyr

Ved bruk av midlertidig ekstrautstyr i notposen som påvirker integritet og responsbildet, så skal ScaleAQ kontaktes for rådgivning og godkjennelse.

4 Montering av bunnring

4.1 Montering på flyter

4.1.1 Servicesplinter

Det er 2 typer servicesplinter som kan benyttes, men det er forskjell på hvordan de skal brukes.

4.1.2 Servicesplint type 1 – 25mm for kjetting/rundslingsoppheng

Servicesplint Type 1 skal brukes i kjettingen under normal drift. Ved oppheng med bare kjetting brukes servicesplint Type 1 også under operasjoner som heve- og senkeoperasjoner. Servicesplint Type 1 kan også brukes med rundslingsoppheng.

4.1.3 Servicesplint type 2 – 18mm for tau/rundslingsoppheng

Servicesplint Type 2 brukes kun under operasjoner hvor bunnringsopphenget består av fiber-tau eller rundslingsoppheng

Figur 4.2: Servicesplint Type 2 for tau og rundslingsoppheng

Figur 4.3: Riktig plassering av servicesplint Type 2, i det nederste
øyet av de 2 sammenkoblede øynene.

Figur 4.4: Feil plassering av servicesplint Type 2. Dette kan medføre
at spleisen rives ut.

4.1.4 Duplexsplint for rundslingsoppheng

Duplexsplint kan kun brukes for bunnringsoppheng med rundslingsstropper.

Figur 4.5: Duplex servicesplint for rundslingsoppheng.

4.1.5 Posisjonsmerking på flyter for sluttsveisen på bunnring

Røde bånd må festes til de to klammerne på flyter som er på hver side av sluttsveisen på bunnringen. Dette gjøres for å sikre at heving av bunnringen ikke skal startes og avsluttes på dette punktet pga. det kan medføre skader/knekk av bunnring.

Figur 4.6: Røde merkebånd på håndliststolper som indikerer posisjon for sluttsveis på bunnring.

4.2 Ved bruk av Midgard-system

Når flytekragen har Midgard-system og under normal drift, trenger man bare bruke sikringssjakkel i enden av kjetting på de manuelle bunnringsopphengene. Manuellopphengene skal ha minimum 70cm slakke under daglig drift ved bruk av Midgard-system. Slakke kan justeres ved hjelp av splint eller sjakkel.

4.3 Montering mot notpose

For innfesting av bunnring til ScaleAQ notposer, skal montering og type bunnringstamp følge kapittel 4.3.1 under.

For innfesting av ScaleAQ bunnring til notpose fra annen leverandør, se gjeldende brukerhåndbok fra notleverandør.

Innfesting av notpose til utspilingssystem skal kun gjøres i innfestingsløkker på bunntauet eller i Hs3+ punktet i forlengelse av løftetauet (der løftetauet fortsetter som krysstau).

Bunnring skal prosjekteres for bruk sammen med aktuell notpose.

Notposens sertifikat inneholder informasjon om godkjent utspilingssystem fra prosjektering.

Utspilingssystemet skal monteres slik at det ikke fører til gnag på notposen.

Det skal ikke gjøres endringer på bunnringens Y-stropp eller bunnringsklammer.

4.3.1 Bunnringstamp – Type og instruks for montering

Følgende bunnringstamp er anbefalt og skal brukes på ScaleAQ notposer:

Minimum tau 3-slått 22mm MBL 7 tonn (ScaleAQ leverer Universal Bunnringstamp 22mm)
Dimensjon (MBL) på bunnringstamp skal være mindre enn dimensjon (MBL) på notøret

Instruks for montering av bunnringstamp:

Bunnringstamp festes/strupes i Y-stropp eller bunnringsklammer med bøyle
Bunnringstamp knytes i notposens notøre, rundsling eller Hs3+ punkt som vist i figur 4.6 og 4.7
Maksimal avstand fra notøre til innfesting bunnring er 4.0 meter
Minimum avstand fra notøre til innfesting bunnring er 1.5 meter
NB! Det skal være lik avstand og lik påstand mellom alle bunnringstamper

Figur 4.7: Innfesting Hs3+ punkt med tauring.

Figur 4.8: Innfesting Hs3+ punkt med rundsling.

Illustrasjon for tilsvarende bunnringstamp i Y-stropp er vist i Figur 4.9.

Figur 4.9: Innfesting mellom not uten Hs3+ punkt og bunnring med Y-stropp og stoppeklosser.

4.4 Sikring av bunnringsoppheng på flyter ved standard notpose

Ved bruk av standard notpose, hvor taufellinger ikke er dimensjonert for å ta lasten fra bunnringen, fordeles lasten fra bunnringen til bunnringsopphengene. Når dette gjøres, skal det utføres en dobbelsikring av opphenget ved enten å bruke:

Servicesplint type 1 (tykk) + sjakkel eller
Sjakkel + sjakkel (både 4,75t trålpin, 6,5t H-sjakkel og større sjakkel er godkjent).

Dobbelsikring gjøres ved at sjakkel (sekundærsikring) settes i første ledige kjettingløkke over løkke med tykk servicesplint eller sjakkel (primærsikring).

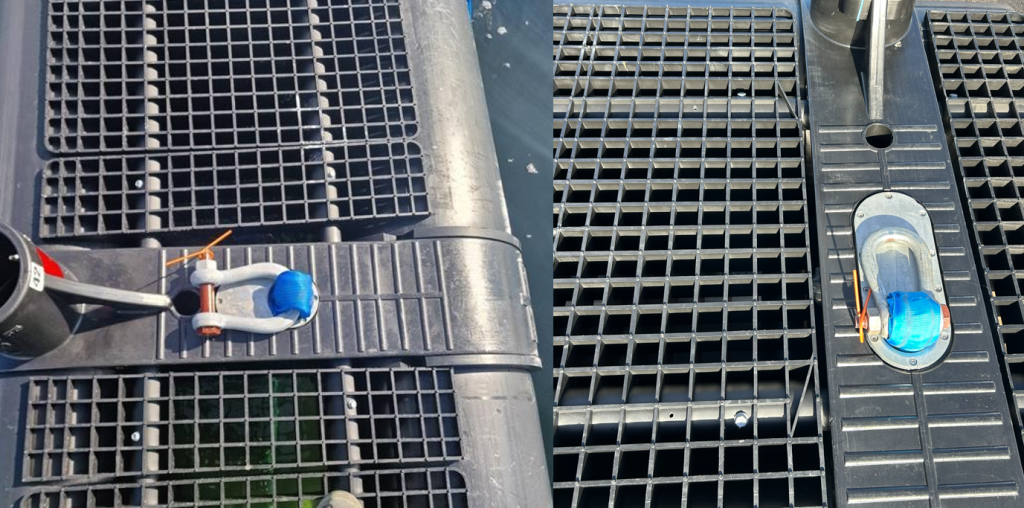

Figur 4.10: Sikring av bunnringsoppheng ved bruk av standard notpose.

4.5 Sikring av bunnringsoppheng i tau/rundsling på plastklammer

Dersom bunnringsoppheng med kun tau eller rundsling i topp på plastklammer, så er det tilstrekkelig sikring med sjakkel som vist i figur 4.11.

Viktig at sjakkel er i kontakt med enten støtteplate i stål eller anleggsring i nedløp på plastklammer.

Servicesplint er ikke godkjent som sikring alene. Da må det i tillegg være sjakkel som dobbelsikring.

4.11: Sikring av bunnringsoppheng med kun tau eller rundsling på plastklammer.

5 Installasjon på lokaliteten

5.1 Klargjøring av bunnring

Bunnringen ligger surret oppe på flyter ved overlevering fra oss. Før haneføtter innfestes permanent på flytekragen, må bunnringen posisjoneres under flytekragen.

Figur 5.1: Bunnring surret opp på flyter.

Bunnringsoppheng skal kun festes inn i klammer tilpasset dette.
Sikre at alle bunnringsoppheng er låst av på flytekragen med servicesplint / sjakkel, slik at man ikke får en ukontrollert senking.
Sikre at bunnringstamp for notinnfesting er montert.
Løsne bunnringsopphenget som er hengt opp på flytekragens stolper, dette skal ligge kveilet på en slik måte at bunnringen kan synke uhindret.
Personell skal oppholde seg på innsiden av bunnring, mot flytekragens rekkverk. Unødig personell skal ikke oppholde seg på flytekragen under denne operasjonen.
Fjern surringer på bunnringen, slik at den kan senkes. Ta de slakke surringene først.
Bunnringen dyttes av flytekragen.
Transportsikring for bunnring må fjernes og avfallshåndteres.
Bunnringen skal da henge like under flytekragen.
Haneføtter kan da innfestes permanent.
Notpose monteres, ref. notleverandørens brukerhåndbok.

5.2 Montering av notpose mot bunnring

Notposen festes med bunnringstamp mot bunnringens innfestingspunkt for notpose eller eventuelle glidelodd. Notbunnen skal være sentrert i forhold til bunnringen (se eksempel under), det skal ikke være mulighet for kontakt mellom not og bunnring.

Figur 5.2: Figuren viser hvor notposens innfestinger i bunnen plasseres i forhold til bunnringen.

5.3 Inspeksjon etter installasjon

Det er kritisk at det blir utført kontroll etter at bunnring og notpose er montert og er senket ned til driftsposisjon.

ScaleAQ anbefaler generell visuell inspeksjon utvendig av notpose og bunnringssystem etter montering. Denne inspeksjonen skal fokusere på følgende punkter:

Grensesnitt mot flyter
Grensesnitt mot utspilingssystem
Knutepunkt for taufellinger
Slitasje, skader og hull i not

6 Bruk

6.1 Bruk og sikring av kjetting, tau og kabler

Kjetting, tau og kabler skal brukes og lagres på en forsvarlig måte slik at de ikke kan forårsake skade på flytekrage, notpose, fortøyning og ekstrautstyr. Det er spesielt viktig at kjetting, tau eller kabler IKKE henger ned mellom flyterørene og kan skade lastbærende stag/ kjetting/fibertau. Dette er ekstra viktig på flytekrager med lastbærende system av fibertau.

6.2 Heving av bunnring

Heving av bunnring gjøres stegvis med 5 meter (maks. 8 meter) heving pr. bunnringsoppheng pr. gang flytekragen rundt. Pass på at notlin ikke henger seg fast i noe som kan skade notposen. Legg inn en forklarende illustrasjon.
Bunnringen kan heves til den er ca. 1m under flytekragen.
Bunnringsopphenget låses av med servicesplint.
Vinkel på fibertau må ikke være under 60° ved heving og låring av bunnring. Tilsvarende vinkel på kjetting bør være tilnærmet vertikal.
Ved montering / demontering av notposen kan ett punkt av gangen heves opp under flytekragen. Bunnringen må ikke heves slik at bunnringen og dens komponenter kommer i klem. Dette for å unngå skade på bunnringsrør, bunnringsoppheng, vinsjtau og flytekrage/stagsystem.
Flyteren skal ikke under noen omstendighet løftes opp etter bunnringsopphenget.

Figur 6.1: Minimum vinkel på heving av bunnringsoppheng av fibertau.

Figur 6.2: Feil plassering i forhold til kranoperasjon. Ikke stå for nærme eller under hengende oppheng.

6.3 Senking av bunnring

Bruk fiberstropp i nederste øye i sammenkoblede øyer i fiber-tau, hiv opp til servicesplint kan løsnes.
Bunnringsoppheng med fastmonterte rundsling, skal servicepinne Type 1 benyttes i disse. Se figur 6.3. Bunnringen skal IKKE heves etter disse rundslingene.
Senk kontrollert til man kan låse av tauet med servicesplint i nederste øye på det nivå som er mest hensiktsmessig. Senking av bunnring gjøres stegvis med 5 meter (maks. 8 meter) nedsenking pr. bunnringsoppheng pr. gang flytekragen rundt. Pass på at notlin ikke henger seg fast i noe som kan skade notposen.
Vinkel på kjetting/tau må ikke være under 60° ved heving og låring av bunnring.
Se kapittel om driftsposisjonering.

Det er kritisk at det blir utført kontroll etter at bunnring og notpose er senket ned til driftsposisjon.

ScaleAQ anbefaler generell visuell inspeksjon utvendig av notpose og bunnringssystem etter de er senket ned. Denne inspeksjonen skal fokusere på følgende punkter:

Grensesnitt mot flyter
Grensesnitt mot utspilingssystem
Knutepunkt for taufellinger
Slitasje, skader og hull i not

Figur 6.3: Bunnringsoppheng med rundsling fastmontert.

Figur 6.4: Nederste øye i sammenkoblede øyer hvor servicesplint Type 2 kan benyttes.

6.4 Fordeling av bunnringslast

Under drift skal bunnringen til enhver tid være festet til alle bunnringsoppheng med jevnt fordelt last. Antall bunnringsoppheng varierer med type flytekrage og bunnringsoppheng.

6.5 Rengjøring

Etter hvert utsett er det vanlig å rengjøre flyter og bunnring. Det er vanlig å bruke spesialdesignede spylerigger for å fjerne groe og skjellvekst. Hvis kran brukes må man sørge for at flyteren og bunnring henger sikkert i løftestroppene og at man ikke oppholder seg under hengende last.
Ved bruk av desinfiseringsmiddel og andre kjemikalier skal det forsikres at middelet ikke skader flyterens komponenter.

6.6 Forholdsregler ved ilandsetting og sjøsetting

Ved illandsetting og sjøsetting må bunnringen være surret fast oppe på flyter.

Plassbehov: Området må ha plass til flyteren med bunnring og ha fri passasje rundt på ca. 10 meter.
For ilandsetting kan det brukes kraner eller annet egnet løfteutstyr, ref. kapittel 7.3. For å løfte hele flytekragen trengs det store kraner og dette er ikke hensiktsmessig hvis flytekragene har omkrets på 90 meter og større. Det vanligste er å bruke en kombinasjon av løfte- og drakraft.
Flyteren kan ovaliseres ved å strekke tau på tvers over flyteren for at det skal bli mer hensiktsmessig å få den på land. Pass på at rørene ikke får for skarp bøyeradius slik at de knekker. (Maks. tillatt diameter økning under håndtering: 15 %).

Figur 6.5: Bunnring surret fast oppe på flyter.

7 Ettersyn og vedlikehold

7.1 Forutsetninger

I de tilfeller at kunde ønsker å utbedre bunnringssystem ved hjelp av andre enn ScaleAQ, ser vi oss nødt til å pålegge følgende:

Opplæring i hvordan utføre kontroll og service på bunnringssystem.

Opplæring vil bli gitt av ScaleAQ. Dette vil føre frem til kvalifisering av personell for kontroll og service på bunnringssystem.

Det er en forutsetning at det benyttes deler som er godkjent av ScaleAQ ved bytte av deler av- eller hele bunnringssystemet.

ScaleAQ har kun ansvar når det benyttes bunnringssystem, reservedeler og servicepersonell godkjent av ScaleAQ.

De ansvarlige for drift av flytekrage og bunnringssystem må kun bruke aktører som er godkjent av ScaleAQ, til å utføre kontroll og service på disse.

7.2 Metoder for inspeksjon

GVI = Generell Visuell Inspeksjon:
Visuell inspeksjon hvor man ser etter tydelige skader/defekter på avstand fra objektet. Kan gjøres med ROV eller dykker med vanlig kamera.
NVI = Nærvisuell Inspeksjon:
Bruk av nærvisuelt kamera eller deteksjonsverktøy (eksempelvis Ultralyd) for å finne skader nær overflaten til objektet.
DK = Dimensjonskontroll:
Bruk av måleverktøy for å kontrollere dimensjoner.
MU = Modifikasjon / Utskifting

7.3 Kriterier for når bunnring ikke har tilfredsstillende kvalitet

7.3.1 Toleranse for utskifting av kjetting

Toleranser for mekanisk slitasje på kjetting i bunnnringsoppheng: ≤ 10 % av opprinnelig materialdiameter, målt over 2 diametere (D₁ og D₂) 90° forskjøvet i forhold til hverandre. Dvs. gjenværende diameter må være minst 90 % av nominell diameter D_n.

Figur 6.6: Eksempel måling av materialdiameter på kjettingløkke, bolter eller sjakkel

Kjettingdimensjon [mm]	Krav til gj.snitt diameter brukt kjetting [mm]
16	15.2
19	18.0
22	20.9

Tabell 2: Krav til gjennomsnitt diameter på brukt kjetting i bunnringsoppheng

Kjettingen må også skiftes ut dersom utsatt for kraftig korrosjon eller har synlige skader i form av sår, sprekker eller slitasje.

Figur 6.7: Kjetting skiftes ut ved korrosjon og synlige skader

Kjetting må skiftes ut dersom synlige deformasjoner i form av forlengelse, bøying og vridning.

Figur 6.8: Kjetting skiftes ut ved synlig deformasjon

7.3.2 Toleranser for utskifting av bolter og sjakkel

Toleranser for slitasje på bolter og sjakkel: ≤ 20 % av opprinnelig materialdiameter, målt over 2 diametere (D₁ og D₂) 90° forskjøvet i forhold til hverandre. Dvs. gjenværende diameter må være minst 80 % av nominell diameter D_n.

Stikkprøve av 4 bolter i kryss på flytekragen, disse demonteres og kontrolleres for korrosjon og gnag. Noter på serviceskjema hvilke bolter som er kontrollert, dette for å unngå at de samme boltene blir kontrollert ved neste kontroll. Resultat av målinger av stagbolter skal noteres i rapporten. Kontroller også ovalisering av bolthull i klammer.

7.3.3 Toleranser for fibertau

Toleranser på slitasje av fibertau: ≤ 1 kordel / part.

7.3.4 Toleranser for plastrør

Ved skader på plastrør på mer enn 20% av rørets godstykkelse, skal ScaleAQ kontaktes for avklaring på om reparasjon/utbedring er nødvendig.

TYPE	SDR	Godstykkelse [mm]	Maks. skadedybde [mm]
315	11	28.6	5.7
400	11	36.4	7.3
450	11	40.9	8.2
500	11	45.5	9.1

Tabell 3: Godstykkelser og maksimum tillat skade plastrør.

7.3.5 Toleranser for Bunnringsklammer

Type	Dim. klammer	Dim. øre	Dia. boltehull	Maks. dia. boltehull	Min. tykkelse øre
315 mm	150×15 mm	90×20 mm	28 mm	33.6 mm	16 mm
400 mm	200×15 mm	120×25 mm	34 mm	40.8 mm	20 mm
450 mm	200×15 mm	120×25	34 mm	40.8 mm	20 mm

Tabell 4: Dimensjoner og maks. tillatt slitasje bunnringsklammer.

7.3.6 Toleranser for Bunnringsadapter

Toleranse for slitasje på bolt: ≤ 20 % av opprinnelig materialdiameter, målt over 2 diametere (D₁ og D₂) 90° forskjøvet i forhold til hverandre. Dvs. gjenværende diameter må være minst 80 % av nominell diameter D_n.

7.3.7 Toleranser for Y-stroppe

Ved tegn til omfattende slitasje eller skader på Y-stroppe så skal denne skiftes umiddelbart. Omfattende slitasje og skade kan her være rift, kutt eller sying på stroppeløsningen har raknet.

7.4 Ettersyn og vedlikehold

VEDLIKEHOLDET SKAL UTFØRES VED OPPGITTE INTERVALL			MÅNEDLIG	HVER 3. MND.	GENERASJONSKONTROLL
Sjekk- punkt	Hva	Hvordan
1	Bunnringsrør	Sjekk bunnringsrør for knekk, kutt og brudd.			X
2	Bunnringsoppheng	Sjekk at bunnringsoppheng er i driftsposisjon; at notposen er avlastet og bunnringen henger bunnringsopphengene. Se også etter om overflaten er veldig grov eller ru i forhold til ny kjetting pga. korrosjon eller skade.	X
3	Bunnringsoppheng og notpose	Se etter tegn til gnag mellom bunnringsoppheng og notpose.	X
4	Bunnringsoppheng	Bruk kamera eller dykker for å sjekke innfestingen mellom notpose og bunnring. Sjekk bunnringsoppheng for skader.		X
5	Bunnringskjetting	Sjekk bunnringskjetting for korrosjon, sprekker og skader som oppgitt i kap. 7.3.1. Grov overflate kan også skade notposen ved evt. kontakt mellom kjetting og notpose.			X
6	Bunnringsklammer	Sjekk innfesting mellom bunnringsoppheng og bunnring; klammer, bolt, kjetting og plastbeskyttelse. Ref. toleranser.			X
7	Y-stroppeløsning	Sjekk Y-stroppe for slitasje, kutt og at begge plastkossene er på plass og intakt.			X
8	Fibertau	Sjekk tau for gnag. Skadet tau skiftes. Ref. toleranser.			X

Tabell 5: Ettersyn og vedlikehold.

Den som utfører ettersyn og vedlikehold skal være kvalifisert for oppgaven og gjort seg kjent med og forstått produktets brukerhåndbok. Etter værsituasjoner, strøm og hendelser som kan ha påført utstyret krefter ut over det normale skal punkt 3 og 4 gjennomgås.

8 Transport og lagring

8.1 Transport/slep

Ved transport/slep av flytekrage med bunnring oppe på gangbane, følges anvisninger for sikring av bunnring iht. figur 8.1.

Figur 8.1: Sikring av bunnring oppe på gangbane.

8.2 Lagring i korte perioder

Ved lagring av flytekrage og bunnring uten notpose, skal bunnringen lagres minimum 2.5m under flytekragen.

Lagring på minimumsdybde er kun anbefalt i korte perioder, maks. 3 dager og forbeholdt rolig sjø/vær i mellomlagringsperioden. Mellomlagring av bunnring på dybde mindre enn minimumsdybde kan påføre flytekrage, kjetting/tau, bunnring og bunnringsklammer for skader.

8.3 Lagring over lengre perioder

For lagring av bunnring over lengre perioder kan 4 alternativer benyttes. Felles for alle er at bunnring alltid må henges på det antallet oppheng som er beskrevet for hver flyteromkrets i Tabell 6.

Flyteromkrets	Antall oppheng for bunnringslagring
120 m	16
135 m	16
157/160 m	20
200 m	24

Tabell 6: Antall oppheng som bunnring må henges på under lagring for ulike flyteromkretser.

8.3.1 Alternativ 1 – Mellomlagring ved nedsenking av bunnring (flytekrager uten vinsj)

Bunnringen senkes så langt ned som bunnringsoppheng tillater for å redusere rykk- og slitasjeskader på bunnring og bunnringsoppheng pga. urolig sjø/dårlig vær

Ved mellomlagring skal bunnring henges på samtlige bunnringsoppheng iht. Tabell 6 med jevnt fordelt last for å unngå unormalt høye punktbelastninger i bunnring og bunnringsoppheng i mellomlagringsperioden.

Dette gjelder KUN flytekrager som IKKE har vinsjer montert.

Har flytekragen vinsjer montert, må en sikre at vinsjer IKKE blir belastet ved mellomlagring av bunnring. Dette gjøres ved å følge alternativ 2, mellomlagring med vinsjtau, eller at det monteres manuelle bunnringsoppheng på samme plass som vinsjtauene. Det er de manuelle bunnringsopphengene som da skal ta lasten fra bunnringen under lagring.

8.3.2 Alternativ 2 – Mellomlagring med vinsjtau (flytekrager med vinsj)

Dersom flytekragen har vinsjer, anbefales det mellomlagring av nedsenket bunnring med vinsjtau som illustrert i figur 8.3 og 8.4. Det kan brukes en kombinasjon av 50% vinsjtau og 50% manuelloppheng for mellomlagring av bunnring basert på det totale antallet oppheng for bunnring beskrevet i Tabell 6. Eksempel: For 157/160m flyter kan det brukes 10 stk. vinsjtau og 10 stk. manuelloppheng for mellomlagring.

For mellomlagring av vinsjtau må det spleises inn en dyneema-løkke 6m fra toppen. For ettermontering av løkke i vinsjtau, kan dette utføres av ScaleAQ. Alternativt kan en spleise inn løkke ved å følge monteringsmanual “Montering av Dyneema-løkke i vinsjtau” vedlagt denne brukerhåndboken.

Se vedlegg “Mellomlagring av bunnring” for veiledning for bruk av mellomlagring av bunnring med vinsjtau.

Figur 8.3: Vinsjtau med løkke for mellomlagring av bunnring

Figur 8.4: Mellomlagring av nedsenket bunnring med vinsjtau

8.3.3 Alternativ 3 – Mellomlagringsstropper

Komplett sett med mellomlagringsstropper for mellomlagring av bunnring kan bestilles hos ScaleAQ. Settet inneholder 5T båndstropp 9m, 28t fortøyningssjakkel og fender til flatstroppe. Antall mellomlagringsstropper pr. flytekrage er avhengig av flytekragens omkrets og er beskrevet i Tabell 6.

Innfesting av stropper kan gjøres ved for eksempel under spyling av flytekrage eller ved hjelp av egnet redskap som en båtshake.

Etter bruk lagres mellomlagringsstropper tørt og ikke i direkte sollys.

Figurer under beskriver hvordan mellomlagringsstropper skal monteres korrekt. Figur 8.5 viser ferdig montert stropp. Figur 8.5-8.8 beskriver korrekt sammenkobling av stropper og sikring av denne til flytekragens klammer. Ved spørsmål til monteringsbeskrivelsen, ta kontakt med ScaleAQ AS.

Figur 8.5: Stropp ferdig montert, tredd 2 ganger rundt bunnring.

Figur 8.6: Beskrivelse av plassering til fender for mellomlagringsstropp.

Figur 8.7: Stroppe-ender føres gjennom fendring.

Figur 8.8: Stroppe-ender kobles sammen med sjakkel. Sjakkel sikres mot flytekrageklammer
ved bruk av 12mm tau.

8.3.4 Alternativ 4 – Lagring av bunnring oppe på flyter

Bunnringen kan lagres oppe på flytekragen. Ved slik lagring skal det brukes mellomlegg mellom bunnringsrør og flytekrage for å forhindre gnag mellom komponentene. Bunnringen sikres med egnet utstyr. Dersom flytekragen har vinsjer, må bunnringen sikres slik at det ikke vil være kontakt mellom bunnring og vinsjer. Under mellomlagring skal flytekrage med tilhørende bunnringsoppheng kontrolleres ukentlig og etter uvær, for å avdekke evt. slitasjeskader/mangler i forbindelse med mellomlagringen.

9 Produsent og produktidentifikasjon

HOVEDKONTOR
Scale Aquaculture AS	Telefon: +47 488 52 488 (tast 2 for service)
Beddingen 16	E-post: post@scaleaq.com
7042 Trondheim	www.scaleaq.no

KONTAKTINFORMASJON
Anders Sletten, Product Manager Cages	anders.sletten@scaleaq.com
Lars Andreas Larsen, Head of Pens & Nets	lars.andreas.larsen@scaleaq.com

Tabell 7: Kontaktinformasjon.

9.1 Dokumentasjon

Informasjon om Bunnring er i produksertifikatet til Flyter fra ScaleAQ. Produktsertifikat inneholder informasjon om dimensjonsklasse, gyldighetsperiode og detaljer om flyteren og materialene den er bygd opp av. Dette produktsertifikatet skal være tilgjengelig hos innehaver av akvakulturtillatelsen. Se eksempel i vedlegg 1.

10 Revisjonshistorikk

Rev.	Endringer	Dato
1	Brukerhåndboken er revidert i sin helhet for å svare til nye krav i NS 9415: 2021.	26.10.2023
2	Justeringer gjort på 7.3 Toleransegrenser for slitasje på kjetting, bolter og sjakkel og 7.4 Ettersynsintervaller på bunnringssystem.	04.06.2024
3	Lagt inn beskrivelse av merkebånd på klammer på flyter som viser sluttsveis på bunnring ifm. heveoperasjoner av bunnring.	11.07.2024
4	Oppdatert toleranse for slitasje på kjetting fra 20% til 10%, se kapittel 7.3.1 Toleranse for utskifting av kjetting.	24.02.2025
5	Oppdatert med godkjenning for mellomlagring av bunnring med vinsjtau, se kapittel 8.3.2 og vedlegg.	12.05.2025
6	Oppdatert med at Duplexsplint kun benyttes for bunnringsoppheng med rundslingsstropper.	25.06.2025
7	Oppdatert kap. 4.3 Montering notpose med bunnringstamp med maks/min lengde og med nye bilder.	10.09.2025

Tabell 8: Revisjonshistorikk.

11 Referanser

/1/	NYTEK23
/2/	NS 9415:2021

Tabell 9: Referanser.

12 Vedlegg

Brukerhåndbøker

Bunnringssystem

Scale Aquaculture AS
