Symbolforklaringer

Viktig informasjon er merket med følgende symboler:

0-1 dummy

1 Sammendrag

Denne brukerhåndboken beskriver PE klemmer brukt for skjøting av dødfiskrør i dødfisksystem.
Brukerhåndboken for PE klemmer er utarbeidet av ScaleAQ AS og beskriver viktige opplysninger om hvordan klemmen skal brukes og vedlikeholdes. Den beskriver korrekt identifikasjon av deler, transport, lagring, håndtering, montering, grensesnitt, drift av og begrensning til hovedkomponenter i oppdrettsanlegget.

Bakerst i brukerhåndboken ligger skjema for ettersyn og vedlikehold vedlagt. Disse er tenkt som maler med de nødvendige punkter for kontroll og oppfølging av diamanten.

1-1 dummy

2 Beskrivelse av PE klemme for dødfisksystem og dens bestanddeler

ScaleAQ PE klemme for dødfisksystem har følgende oppbygging:

To stk. halvmåner i PE
6 stk. strammebolter
6 stk. muttere
6 stk. skiver

Bestanddelene vises i Figur 1.

Figur 1: Oppbygging av PE klemmer med bolter, muttere og skiver.

Merk at det finnes tre ulike typer PE klemmer for dødfiskrør. Disse er oppsummert i Tabell 1 sammen med lengden på de ulike klemmetypene.

Tilpasning PE klemme	Sprialslange	Flatslange	PE rør
Lengde [cm]	30	30	60

Tabell 1: Lengde på ulike typer PE klemmer med ulike tilpasninger.

Tegning av de ulike klemmevariantene vises i Figur 2 med tilpasning til spiralslange til venstre, flatslange i midten og PE rør til høyre.

Figur 2: Tegning av forskjellige varianter av klemme.

2.1 Forutsetninger

PE klemmen er et permanent ekstrautstyr i forbindelse med det fastmonterte dødfisksystemet.
All endring, ombygging og utvidelse skal skje i samråd med ScaleAQ. Ved endring eller ombygging må endring prosjekteres.

2-1 dummy

3 Samvirke med andre komponenter

I et SubSea system er det syv skjøtestykker for dødfiskrør som vist i Figur 3. Hvert av disse skjøtestykkene kobles med bruk av PE klemme.

Figur 3: Tegning av plassering av klemmer.

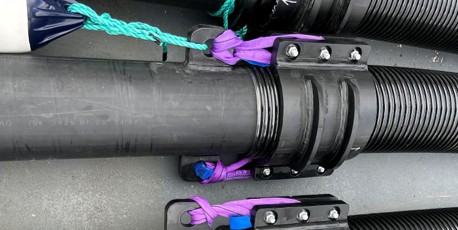

PE klemmen brukes både under og over nottak. PE klemmen er derfor utformet med glatte kanter og nedsenkede bolter som vist i Figur 4 for å sikre at en ved utilsiktet kontakt med notlin ikke skader notlin.

3-1 dummy

4 Montering og installasjon av enheten

PE klemmene installeres på de syv skjøtestykkene før SubSea systemet med dødfiskrør installeres på lokalitet. Montering av PE klemme er en enkel prosess hvor de to halvmånene tres over røret som vist i Figur 5. De seks boltene som følger med klemmen er bare lange nok til å stå i klemmen når klemmen er ferdig installert. En må derfor bruke to stk. helgjengede monteringsbolter for å få halvmånene mot hverandre før en monterer de medfølgende seks boltene.

Figur 5: Tegning av montering av klemme.

4-1 dummy

5 Bruk

5-1 dummy

6 Ettersyn og vedlikehold

6.1 Utbedring ved skade

Ved utbedring av skade på PE klemmen skal ScaleAQ servicepersonell kontaktes.

6-1 dummy

7 Transport og lagring

Ved installasjon på lokalitet kommer PE klammer og festeteknikk i separate poser. Fraktes som stykkgods. PE klammer tåler frost og kan lagres både ute og inne.

7.1 Avhending komponent

Ved utskifting av komponenten kan halvmåneklemmene og festeteknikken leveres til gjenvinning for hhv. PE og stål.

7-1 dummy

8 Produsent og produktinformasjon

8.1 Kontaktinformasjon produsent

HOVEDKONTOR
Scale Aquaculture AS	Tlf: +47 73 80 99 30
Beddingen 16	E-post: post@scaleaq.com
7042 Trondheim, Norway

Tabell 2: Kontaktinformasjon Scale Aquaculture AS.

8-1 dummy

9 Revisjonshistorikk

9-1 dummy

Revisjon nr.	Endringer	Dato
1	Brukerhåndboken er opprettet iht. krav i NS 9415:2021.	18.03.2025

Tabell 3: Revisjonshistorikk.
