1 Sammendrag med oversikt over komponenten og sentrale punkter knyttet til rømningssikring

1.1 Generelle definisjoner

Akvakulturanlegg	Installasjon for akvakultur av fisk.
Dimensjonerende brukstid	Den forutsatte tidsperioden en konstruksjon eller en del av denne, med et tiltenkt formål og med antatt vedlikehold, skal kunne brukes uten at det er nødvendig med omfattende reparasjon.
Drift	Oppdrett av fisk på lokalitet, innbefattet alle operasjoner som utføres på lokalitet mens oppdrett av fisk foregår, og som har relevans for rømming.
Ekstrautstyr	Utstyr som ikke er hovedkomponent.
Ettersyn	Systematisk undersøkelse/gjennomgang, gjerne visuelt, av at utstyrt tilfredsstiller de kravene som er satt.
Flyter	konstruksjon med hovedfunksjon å gi oppdrift og/eller stivhet til innhegning/notpose.
Forankringssystem	System med liner og bunnfester med hovedfunksjon å holde akvakulturanlegget eller flåten i posisjon.
Hanefot	Forankringsline fra forankringssystem til flyter.
Hovedkomponent	Hovedkomponenter i et flytende oppdrettsanlegg består av, notpose, flytekrage, flåte og fortøyning.
Innhegning	Notpose eller annet system av lastbærende deler som danner en barriere mellom oppdrettsvolumet i en produksjonsenhet og omkringliggende vannvolum.
Klammer	Komponent på flyter som holder PE-rør sammen.
Lodd	Vekt eller annen anordning festet direkte eller indirekte til en notpose for å spile denne ut. Senterlodd er montert under senter, bunn.
Merd	Flytekrage med fastmontert notpose.
NS9415:2021	Standard som setter funksjonskrav til flytende akvakulturanlegg og er grunnleggende for aktørene i akvakulturbransjen, som myndigheter, tilsyn, prosjekterende, leverandører, aktører innenfor FoU og produsenter, og eier av akvakulturanlegg.
NYTEK23-Forskriften	Forskrift som skal bidra til å forebygge rømning av fisk fra flytende akvakulturanlegg.
Produktsertifikat	Dokument som bekrefter at notposen er produsert i samsvar med krav i NYTEK23 og NS9415:2021
Utspilingssystem	Lodd, bunnring eller tilsvarende som skal bidra til å holde notposens tredimensjonale form.

1.2 Sammendrag

Denne brukerhåndboken gir beskrivelse av Midgard Vinsjsystem levert av ScaleAQ og veiledning for sikker bruk for å hindre rømming av fisk.

Midgard Vinsjsystem er utviklet for effektiv heving og senking av bunnring og notsystem. Vinsjsystemet skal ikke brukes til andre formål enn det som er beskrevet i denne brukerhåndboken.

Brukerhåndboken er utarbeidet iht. NYTEK23 og er gjeldende for alle versjoner av ScaleAQ Midgard Vinsjsystem.

ScaleAQ tar ikke ansvar for eventuelle krav som oppstår fra bruk utover det som er beskrevet i denne brukerhåndboken.

1-1 dummy

2 Beskrivelse av Midgard Vinsjsystem og dens bestanddeler

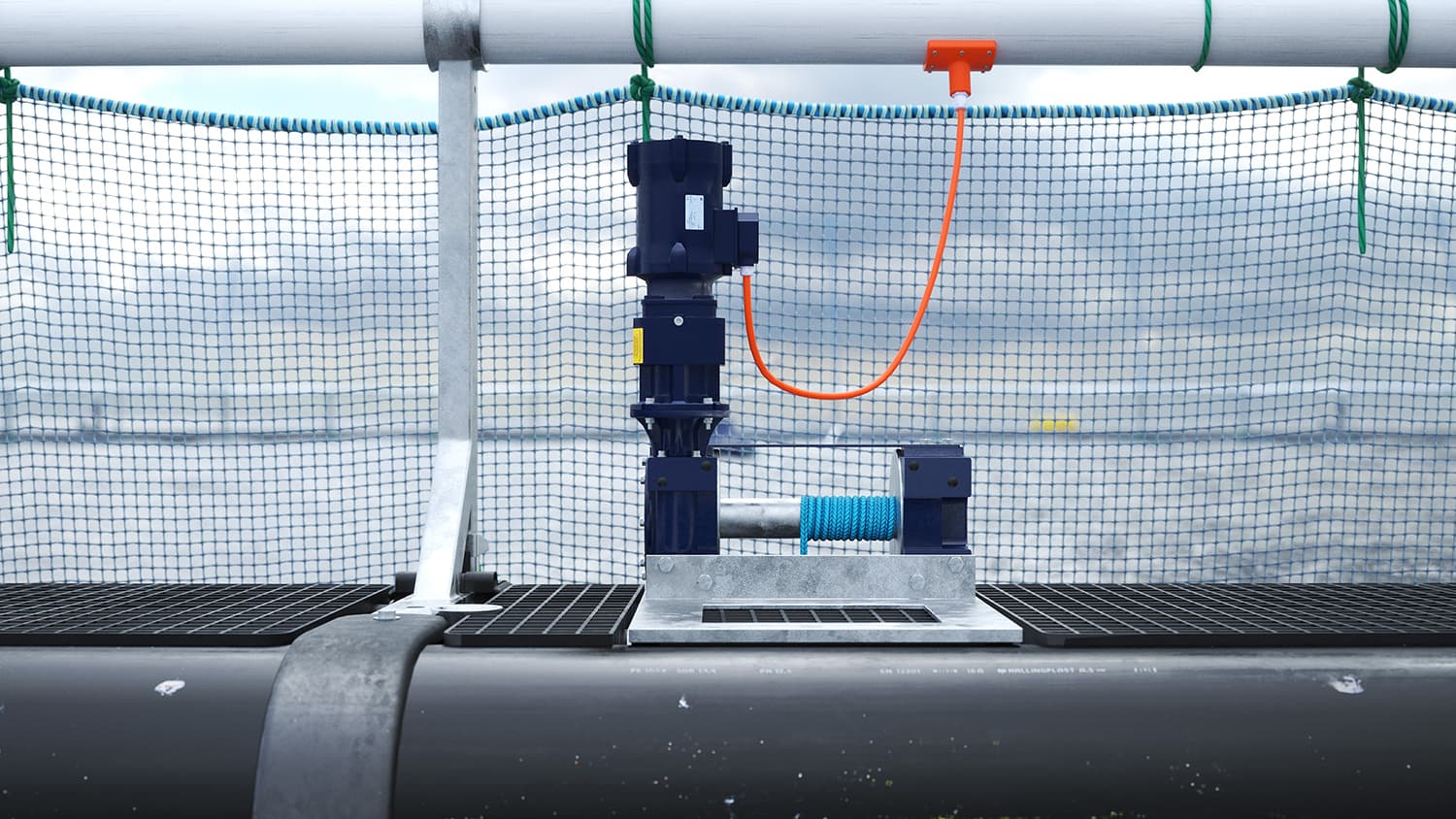

Midgard Vinsjsystem er et system av elektrisk drevne vinsjer påmontert flyter med hensikt å heve og senke bunnring-/notsystemet i merden. Vinsjsystemet kan bestå av opp til 12 vinsjer i samme system som kan opereres samtidig og sikre jevnt løft rundt hele flytekragen.

Hensikten med Midgard Vinsjsystem er å sikre raske og effektive bunnringoperasjoner med redusert risiko for røkterne. Vinsjsystemet eliminerer behov for båter med kraftige kraner, og trenger kun strømforsyning for å opereres,

Midgard vinsjsystem levert av ScaleAQ består hovedsakelig av:

• Opp til 12stk. (vanligvis 10) Midgard-vinsjer med motor og vinsjtau fordelt rundt flyter (Figur 1)
• Vinsjtau i HMPE (8-15mm) som går fra vinsjtrommel til enten bunnring eller notpose
• Koblingsskap montert på flyter som er samlepunkt for alle vinsjkabler
• Kontrollskap med frekvensomformere og fjernkontroll for operasjon av vinsjer

2.1 Midgard Vinsj

Midgard-vinsjen er en kraftig og vanntett vinsj designet og utviklet spesifikt for lang levetid innen havbruk og effektive merdoperasjoner.

Bestanddeler for Midgard Vinsj er vist i figur 2. Vinsjen er utstyrt med “heavy duty” snekkegirkasse [3] og trommel [4] i duplex/rustrfritt stål. Snekkehjul og trommel drives av en elektrisk motor [5] gjennnom en reduksjonsgirboks. Trommelen støttes av et glidelager [2] i én ende, mens den andre enden er koblet til snekkegirkasse [3]. Et transportstag [1] holder sammen girhus/glidelager [2] og snekkegirkasse [3].

1. Transportstag
2. Girhus og glidelager
3. Snekkegirkasse
4. Trommel
5. Elektrisk motor med girkasse

Figur 2: Bestanddeler Midgard Vinsj

Dimensjoner for Midgard Vinsj er vist i figur 3.

Dimensjon festehull: M12x1,75
Dimensjon hull til vinsjtau: 314x50mm

Figur 3: Dimensjoner Midgard Vinsj

Midgard Vinsj finnes i to ulike versjoner, versjon 1.0 og versjon 1.1. Forskjellen mellom versjonene er at versjon 1.1 er utstyrt med en annen materialkvalitet på trommel som gir høyere tillatt last og mengde tau på trommel enn versjon 1.0. Dette er beskrevet i spesifikasjoner kapittel 2.1.1 og 2.1.2.

Serienummer versjon 1.0: t.o.m. 18041 + 18192 til 18626
Serienummer versjon 1.1: 18042-18191 + 18627 og utover

2.1.1 Spesifikasjon Midgard Vinsj 1.0

Reduksjonsgear: Heavy duty aksling og snekkehjulsgirkasse for lang og problemfri levetid.
Trommel: Trommel i marine grade 316 rustfritt stål (1.4404).
Bremse: Den irreversible handling av snekken og snekkehjulet sørger for betydelig bremsevirkning.

Figur 4: Midgard Vinsj 1.0

MIDGARD VINSJ 1.0
Drakraft	1.200kg
Hastighet første lag (uten last)	0.9 m/min
Taudiameter	8mm til 15mm
Taulengde, maksimalt tillatt	Se kapittel 2.1.3
Maks kjøretid	30 minutt
Dimensjon, trommel	Ø117mm, lengde 290mm
Vekt, bare vinsj	52.5 kg
Vekt, komplett	85 kg
Amper, maksimum	4.5 Amp
Amper normal drift	3.8 Amp
ELEKTRISK MOTOR OG REDUKSJONSGIRBOKS VINSJ 1.0
Elektrisk motor	230 Volt, 50Hz, 3-fase
Motortype	Flensmontert, 160mm dia. flens
Motorhastighet	1430 rpm
Motoreffekt	1.5 kW
Reduksjon	12.96:1 (2-stegs)
Utgående dreiemoment	131 Nm
Utgående hastighet	109 rpm
Anbefalt generatorstørrelse	15 kW
Sikringer strømforsyning	32 Amp
Kontakttype	3-fase
Volt-alternativer strømforsyning	230V / 400V
Girolje	ALPHASYN EP 220
SNEKKEGIRKASSE VINSJ 1.0
Reduksjon	48:1
Girolje	Shell Spirax S3 AS 80W-140

2.1.2 Spesifikasjon Midgard Vinsj 1.1

Reduksjonsgear: Heavy duty aksling og snekkehjulsgirkasse for lang og problemfri levetid.
Trommel: Trommel i duplex stål (1.4462).
Bremse: Den irreversible handling av snekken og snekkehjulet sørger for betydelig bremsevirkning.

Figur 5: Midgard Vinsj 1.1

MIDGARD VINSJ 1.1
Drakraft	1.700kg
Hastighet første lag (uten last)	0.9 m/min
Taudiameter	8mm til 15mm
Taulengde, maksimalt tillatt	Se kapittel 2.1.3
Maks kjøretid	60 minutt
Dimensjon, trommel	Ø117mm, lengde 290mm
Vekt, bare vinsj	52.5 kg
Vekt, komplett	85 kg
Amper, maksimum	4.5 Amp
Amper normal drift	3.8 Amp
ELEKTRISK MOTOR OG REDUKSJONSGIRBOKS VINSJ 1.1
Elektrisk motor	230 Volt, 50Hz, 3-fase
Motortype	Flensmontert, 160mm dia. flens
Motorhastighet	1415 rpm
Motoreffekt	1.5 kW
Reduksjon	12.96:1 (2-stegs)
Utgående dreiemoment	131 Nm
Utgående hastighet	109 rpm
Anbefalt generatorstørrelse	15 kW
Sikringer strømforsyning	32 Amp
Kontakttype	3-fase
Volt-alternativer strømforsyning	230V / 400V
Girolje	ALPHASYN EP 220
SNEKKEGIRKASSE VINSJ 1.1
Reduksjon	48:1
Girolje	Klübersynth MEG 4-460

2.1.3 Tillatt mengde tau for Midgard-system

Tabell under viser mengde tau av typen Dyneema/HMPE som er tillatt på Midgard Vinsj.
Gitt mengde er basert på optimal spoling og at antall lag med tau på trommel ikke er mer enn maks 3 lag for vinsj 1.0, og maks 4 lag for vinsj 1.1.
Maks last for Midgard vinsj 1.0 er 1200kg, med unntak av bruk av 8 eller 10mm tau.
Maks last for Midgard vinsj 1.1 er 1700kg.

Taudiameter [mm]	Mengde tau på trommel [m] Midgard Vinsj 1.0	Mengde tau på trommel [m] Midgard Vinsj 1.1
8	42, maks last 800kg	60
10	35, maks last 1000kg	50
11	32	46
12	30	43
15	25	36

2.1.4 Tillatt mengde tau for Subsea-system

For ScaleAQ Subsea-system, er tillatt mengde tau på trommel 50 meter.
Dette gjelder under følgende forutsetninger:

• Vinsjtau 12mm Dyneema/HMPE
• Maks 6 antall lag med tau
• Minimum 2x taudiameter (24mm) klaring mellom toppen av flens og tau

2.1.5 Vinsjbrakett

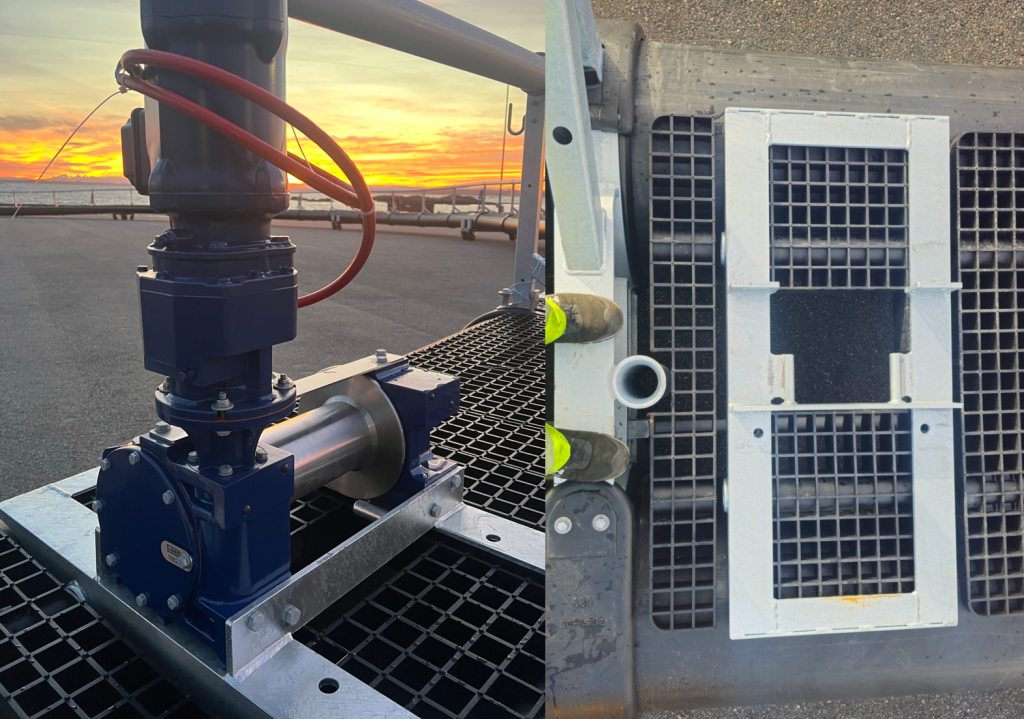

Midgard Vinsjene er festet til vinsjbrakett ved hjelp av 8stk. M10 bolter som vist i figur 7. Vinsjbraketten er en solid stålramme med fairlead for vinsjtau som monteres til flytekrage ved å tre gangbanerør igjennom hull i vinsjbraketten.

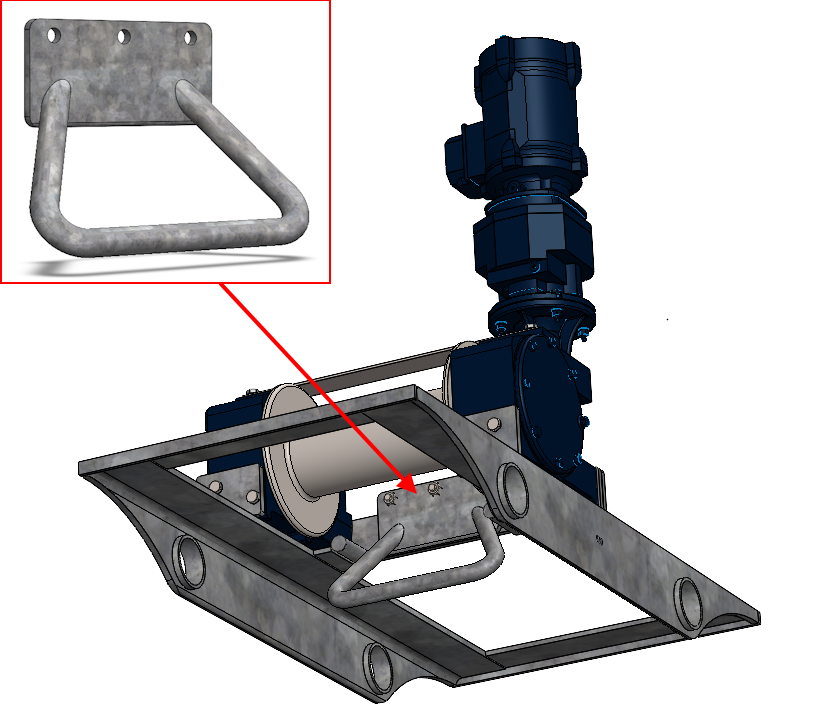

2.1.6 Bøyle til vinsjbrakett

For de mer eksponerte lokaliteter, kan bøyle til vinsjbrakett ettermonteres. Denne er designet og utviklet for værharde og eksponerte lokaliteter.

Bøyle til vinsjbrakett skal kun monteres av ScaleAQ personell.

2.1.7 Håndlistlås

For å unngå at håndlistrør som inneholder vinsjkabler skal roteres, skal håndlistlås være montert. Nyeste versjon håndlistlås er vist i figur 9.

2.2 Koblingsskap

Alle vinsjer på flytekragen er koblet sammen ved hjelp av elektriske kabler som føres igjennom håndlistrøret på flytekragen, som til slutt sammenkobles i et koblingsskap som vist i figur 10.

Koblingsskapet er festet til flytekragens rekkverksstolpe ved hjelp av ScaleAQ’s strømskapmodul og universalholder for ekstrautstyr. Strømskapmodulen inneholder plastdeksel for beskyttelse mot vanninntrenging som vist i figur 11.

Siste utgave av ScaleAQ koblingsskap kommer i pulverlakkert aluminium og har kontakter/konnektorer tilpasset kabler og kontakter for siste utgave kontrollskap. Tidligere utgave koblingsskap i plast/glassfiber, har kabler og kontakter tilpasset kontrollskap i samme utførelse og utgave. Se figur 8 for oversikt på utgaver av koblingsskap, størrelser og kontakt/konnektor.

⚠️ OBS! Konnektorer i plast som vist i bilde 13 krever forsiktig behandling. Dette gjelder særlig koblingsskap i 40x40x20mm som starter på serienummer “HM”. Er er det lit plass for kobling, lite synlighet i tillegg til at konnektorer er orientert tilfeldig. Det kan føre til brudd på plastikk dersom røff behandling.

For å operere Midgard vinsjene, kobler en seg til koblingsskap med ScaleAQ kontrollskap i konnektorer som vist i figur 14.

Ved tilkobling av kabler i Midgard koblingsskap på merd, skal en følge instruks for merking vist i figur 15.

2.3 Kontrollskap

ScaleAQ kontrollskap brukes til å operere Midgard Vinsjer.

Kontrollskapene leveres i både 230V og 400V.

Det er i hovedsak to ulike utgaver av Midgard kontrollskap, som vist i figur 16:

• Ny utgave i aluminium fra 2024 (fjernkontroll RemDevice)
• Eldre utgave i grå/hvit plast (fjernkontroll Tele Radio)

2.3.1 Kontrollskap og fjernkontroll – Nyeste utgave

Det nye kontrollskap har fått ett en oppgradering der skapet er laget av aluminium som er pulverlakkert og vanntett.

Kontrollskapet kan kjøre lokalt på skapet og fjernstyres ved å bruke fjernkontroll som følger med.

Nyeste utgave fjernkontroller har magnetlading og enkel betjening for å kjøre ønsket vinsjer, se figur 17

Fjernkontroll REMdevice med oppstartsveiledning følger med nyeste versjon kontrollskap. Ta kontakt med ScaleAQ dersom digital brukerveiledning er ønskelig.

2.3.2 Kontrollskap og fjernkontroll – Eldre utgave

Eldre Version Tele Radio fjernkontroll er en utgående Model, som er levert på en del eldre skap som er laget av glassfiber.

2.4 Adapter type 2

Adapter Type 2 brukes for å koble gammel versjon kontrollskap (plast/glassfiber) til ny versjon koblingsskap (aluminium blå).

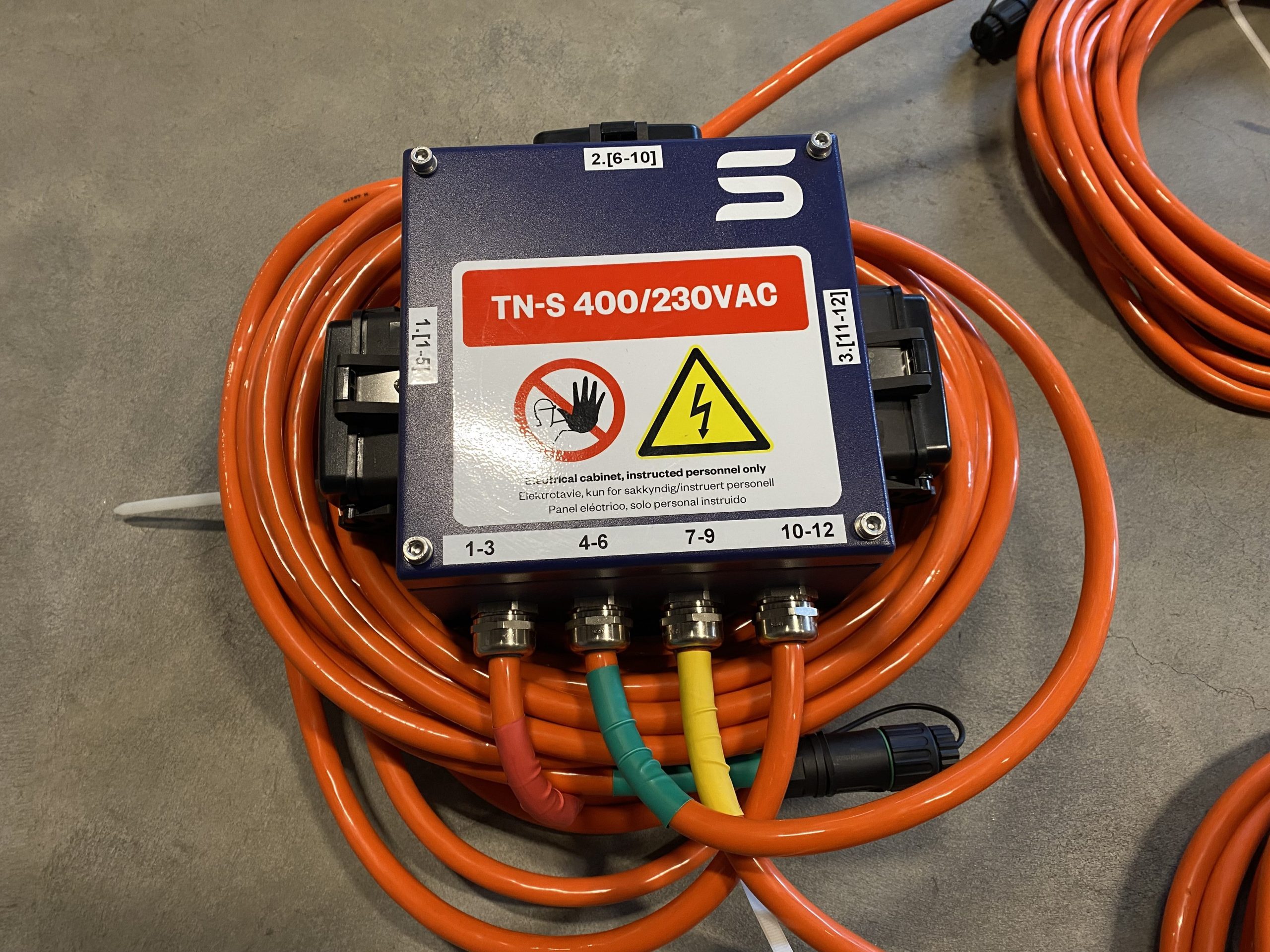

Adapterboksen og kablene er merket med rød (1-3), grønn (4-6), gul (7-9) og svart (10-12) i henhold til standard for merking av koblingsskap.

2.5 Adapter type 1

For tilfeller der gammel utgave koblingsskap på merd skal kobles til nyeste utgave kontrollskap, så har ScaleAQ tilgjengelig Adapter Type 1, se figur 21.

2-1 dummy

3 Samvirke med andre komponenter

Midgard Vinsjsystem er designet og utviklet for bruk og samvirke med ScaleAQ flytekrager, notposer og bunnringsystem.

For bruk av andre tilstøtende hovedkomponenter eller ekstrautstyr som kan påvirke Midgard Vinsjsystem og som ikke er dekket av denne brukerhåndboken, skal ScaleAQ kontaktes.

3.1 Samvirke flyter og utspilingssystem

Midgard Vinsjsystem er godkjent for ScaleAQ flytekrager og flytekragedimensjoner 450, 500, 560 og 630 med tilhørende bunnringssystem.

Midgard Vinsjsystem er godkjent for miljølaster tilsvarende miljølast oppgitt i produktsertifikat for nevnte ScaleAQ flytekrager.

Midgard vinsjsystem skal til enhver tid være montert til flytekrager og bunnringssystem som oppgitt i denne brukerhåndboken.

Ved hev og senk-operasjoner skal bunnring ikke heves så høyt at bunnring kolliderer i flytekragen.

Ved hev og senk-operasjoner skal bunnring ikke heves så høyt at vinsjtau kommer i kontakt med flytekragens stagsystem med høy belastning. Dette kan skade både stagsystem og vinsjtau. Veiledende høyde for heving av bunnring er maks 1 meter under flytekrage, men dette vil variere med bunnringsomkrets og værforhold under heveoperasjonen. Operatører må følge med på kontakt mellom vinsjtau og stagsystem ved heving.

3.2 Samvirke med notposer

Midgard Vinsjsystem er designet og utviklet for bruk og samvirke med ScaleAQ notposer.

Midgard Vinsjsystem er godkjent for bruk sammen med sertifisert notposer fra andre leverandører, så fremt denne brukerhåndboken følges.

For samvirke med Subsea-notposer, se egen brukerhåndbok for ScaleAQ Subsea.

3.3 Samvirke med permanent ekstrautstyr

Ved bruk av permanent ekstrautstyr som kan påvirke integritet og kapasitet til Midgard Vinsjsystem, så skal ScaleAQ kontaktes.

3.4 Samvirke med midlertidig ekstrautstyr

Ved bruk av midlertidig ekstrautstyr som kan påvirke integritet og kapasitet til Midgard Vinsjsystem, så skal ScaleAQ kontaktes.

3-1 dummy

4 Montering og installasjon

4.1 Montering av vinsj

Midgard vinsj skal til en hver tid være montert i ScaleAQ vinsjbrakett, se kapittel 2.1.5. Vinsjer skal monteres av ScaleAQ eller personell med kompetanse og opplæring i Midgard Vinsjsystemer.

4.2 Montering av vinsjtau på trommel

1. Før enden av tauet gjennom hullet i trommelen til det stikker ut en ende på ca. 30cm. Vikle tauet rundt trommelen en runde og spleis den frie enden av tauet tilbake i seg selv.

2. Tauet spleises så med minimum 3 innstikk.

3. Dra i tauet til spleisen er jevn og glatt.

4. Dra tauet rundt til spleisen er inni i hullet i trommelen, se bilder nedenfor.

5. Drei trommelen og mat tauet jevnt på trommelen.

6. Stram tauet moderat når resten av tauet spoles på trommelen. Pass på lagene blir spolet jevn på trommelen, da dette vil redusere skaden på de lavere lagene av tau når det blir belastning på tauet.

7. Unngå at tauet blir spolet inn på trommelen med en vinkel større enn 15° i forhold til vinsjen. På den måten reduseres slitasje på tau.

4.3 Montering av vinsjtau i bunnring

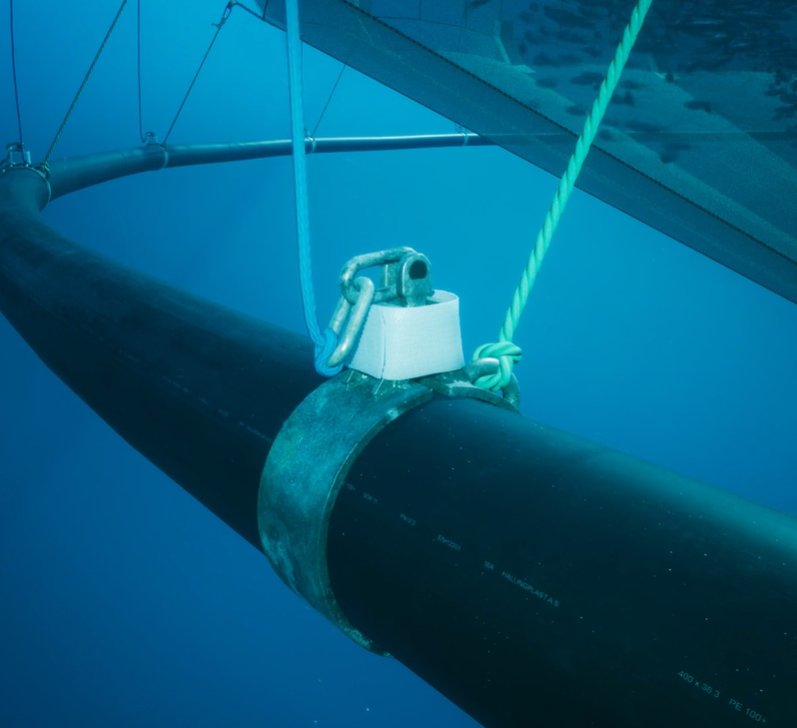

For bunnringsklammer, skal vinsjtauet være koblet til kjettingløkker som vist i figur 23 enten ved struping eller spleis. For utskifting/montering, ta kontakt med ScaleAQ for prosedyre spleising av vinsjtau til bunnringsklammer.

For Y-stropp, skal vinsjtauet strupes til Y-stroppløkke som vist i Figur 24.

4.4 Montering av koblingsskap

Midgard koblingsskap skal til enhver tid være montert på ScaleAQ strømskapsmodul, se kapittel 2.2

ScaleAQ anbefaler oransje plastdeksel for beskyttelse mot vær og vind for lengre levetid på koblingsskap.

Midgard koblingsskap skal monteres av ScaleAQ eller personell med kompetanse og opplæring innen Midgard Vinsjsystemer.

4.5 Montering av kontrollskap

Midgard kontrollskap skal til enhver tid være montert i tilhørende rammestativ i stål fra ScaleAQ, se kapittel 2.3.

Alternative løsninger må gjøres i samråd med ScaleAQ.

Midgard kontrollskap skal monteres av ScaleAQ eller personell med kompetanse og opplæring innen Midgard Vinsjsystemer.

4-1 dummy

5 Bruk

5.1 Lastretning vinsjtau

Vinsjtau skal til enhver tid være montert i trommel i henhold til 4.2.

Lastretning på vinsjtau må alltid være i henhold til Figur 25. Feil lastretning kan føre til skade på vinsj og merd.

5.2 Last

Midgard Vinsjsystem er designet og utviklet utelukkende for hev og senk av bunnring- eller notsystemer for ScaleAQ merdsystemer.

Midgard vinsjer skal ikke brukes til statisk belastning. Etter operasjoner med senking eller heving, skal Midgard vinsjene avlastes for enhver statisk last.

Midgard vinsjene skal ikke benyttes for løft, hev eller senk av annet enn beskrevet i denne brukerhåndboken.

5.3 Klargjøring før bruk

1. Kontrollskap plasseres slik at signalkabler når frem til koblingsskap med tilstrekkelig slakke.
2. Kontrollskap skal ALDRI plasseres på merden og/eller henge fritt i kran.
3. Signalkabler kobles til korrekt kontakt i koblingsskap, se merking på skap og kabler.
   • Ved gammel versjon kontrollskap mot nytt koblingsskap, brukes adapter type 2, se Figur 20.
   • Ved ny versjon kontrollskap mot gammelt koblingsskap, brukes adapter type 1 iht. Figur 21.
4. Hovedstrømkabel kobles til strømuttak/generator.
5. Påse at NØDSTOPPBRYTER på utsiden ikke er trykket inn.
6. For gammel utgave kontrollskap, trykk inn RESET-knappen (Blå bryter) på utsiden av skapet for å aktivere skapet.
7. Bruk vribryter for å velge mellom lokal eller fjernstyring.
8. For lokal styring av vinsjer, aktiver vippebrytere på utsiden av kontrollskap for de vinsjer som skal opereres.
9. Ved bruk av fjernstyring, må en deaktivere alle vippebrytere på utsiden av kontrollskap på gammel versjon.
10. Ved bruk av fjernstyring, aktiver fjernkontroll.

Se egen brukerhåndbok for fjernkontroll. Denne skal ligge i fysisk utgave inne i kontrollskap. Ta kontakt med ScaleAQ for digital utgave.

Vinsjene er nå klare for bruk.

5.4 Senking av bunnring med vinsjer

1. Notpose installeres iht. brukerhåndbok manuals.scaleaq.no/.
2. Bunnringen senkes ved bruk av samtlige vinsjer, for å unngå ujevn belastning i bunnring og på vinsjer.
3. Påse at notlin ikke er forhindret i å synke fritt ned under senkingen.
4. Bunnringen senkes til det oppstår slakke i alle vinsjtau.
5. Det skal være minimum 70cm slakke på vinsjtau når bunnringen er i driftsposisjon.
6. Manuelloppheng til bunnring mellom vinsjer justeres til å ha tilsvarende slakke på minimum 70cm.
7. Viktig å påse dagen etter senking at det fortsatt er 70cm slakke i både vinsj- og manuelloppheng. Dette pga. drift og havstrøm under senkeoperasjon.

Bunnringen er nå ferdig nedsenket.

5.5 Heving av bunnring med vinsjer

1. Klargjør bruk av vinsjer iht. avsnitt 5.3.
2. Start heving med samtlige vinsjer for å unngå ujevn belastning på bunnring og vinsjsystem.
3. Påse at notlin ikke kommer i klem under hevingen. Ta evt. pauser i hevingen for å ta unna slakt notlin.
4. Når bunnring nærmer seg flytekragen, må operatør påse at bunnringen ikke heves høyere enn 1m under flytekragen eller at vinsjtau kommer i kontakt med stagsystem. Stopp / deaktiver individuelt mellom vinsjene ved evtentuelle ujevnheter.
5. Vinsjene skal til slutt avlastes ved å stramme opp manuelloppheng og sikre at vinsjtau har minimum 70cm slakke.

Heving av bunnring er nå utført.

5.6 Frakobling etter bruk

1. Trykk inn NØDSTOPPBRYTER på utsiden av hovedskap.
2. Koble fra signalkabler fra koblingsskap på merd. Påse at alle lokk og luker i koblingsskap blir lukket.
3. Påse at lokk på signalkabler blir lukket. Kontaktene på signalkablene må ikke falle i sjøen eller utsettes for annen neddykking i vann.
4. Koble fra hovedstrøm.
5. Lagre kontrollskap med tilhørende kabler skal lagres forsvarlig når de ikke er i bruk.

5.7 Fjernstyring

Fremgangsmåte oppstart:

• Dreiebryter på skap-dør stilles inn til “Remote”
• Aktiver fjernkontroll (Se figur 17)

Fjernkontroll og Reciever er nå paret.

Fjernkontroll slår seg av (Auto-CUT-OFF) etter innstilt tid (5, 10 eller 30 min).

Hver vippe-bryter aktiverer hver sin vinsj. Vippe-bryter for “Up og Down” styrer de aktiverte vinsjene. Brytere for betjening av vinsj i skapdør virker ikke i remote-modus og motsatt.

Etter bruk kan nødstopp bryter på fjernkontroll brukes for å skru den av.

Fjernkontroll skal lagres tørt når den ikke er i bruk. Fjernkontroll bør lades jevnlig (ca. én gang i uken), etter varsel om lavt batterinivå skal enheten kunne drives i 60 minutter uten problem. Anbefalt å etablere ett fast ladested innendørs. Fjernkontroll kan stå i ladedokken i lengre tid uten at dette påvirker levetiden i stor grad.

5.8 Andre viktige punkter ved bruk av Midgard Vinsj

5.8.1 Transportstag

Det er godkjent at transportstag fjernes når vinsjen er montert til vinsjbrakett. Transportstaget med bolter må deretter lagres, ettersom dette må monteres på igjen ved demontering av vinsj eller service.

5.8.2 Unngå kontakt mellom vinsjtau og stagsystem

Ved hev og senk-operasjoner skal bunnring ikke heves så høyt at vinsjtau kommer i kontakt med flytekragens stagsystem med høy belastning. Dette kan skade både stagsystem og vinsjtau. Veiledende høyde for heving av bunnring er maks 1 meter under flytekrage, men dette vil variere med bunnringsomkrets og værforhold under heveoperasjonen. Operatører må følge med på kontakt mellom vinsjtau og stagsystem ved heving.

5.8.3 Utskifting av vinsjtau

Ved utskifting av vinsjtau følges instrukser i 4.2 Montering av vinsjtau på trommel.

5-1 dummy

6 Ettersyn og vedlikehold

For å opprettholde funksjonalitet og lengst mulig levetid på Midgard Vinsjsystemer, bør følgende ettersyn og vedlikeholdsprogram følges.

Komponent	Beskrivelse inspeksjon/vedlikehold	Før hver operasjon	Månedlig	Hvert 4.år
Vinsjer	Nærvisuell inspeksjon av skader og korrosjon. Fokus på lakk, vinsjtau, bolter og skiver.	X	X
Vinsjer	Alle vinsjer må funksjonskjøres noen sekunder/runder for smøring av lager og komponenter. Dette for å forebygge slitasje, korrosjon og lengst mulig levetid i komponenter.		X
Vinsjer	Anbefalt serviceintervall hos ScaleAQ inneservice. ScaleAQ erfaringsdata tilsier 30% økt levetid dersom Midgard vinsjer tas inn til service hvert 4.år for utskifting av olje, pakninger og andre komponenter.			X
Vinsjtau	Nærvisuell inspeksjon av gnag og at vinsjtau er intakt. Ved brudd på minimum én kordel på vinsjtau, skal tauet skiftes ut.	X	X
Kabler og elektro	Kontroller at kabler er uten skader og har tilstrekkelig slakke. Kontroller at strekkavlaster er intakt og uten skader. Kontroller at skjøtekontakt mellom vinsjkabel og kabel mot håndlist er intakt og uten skader.	X	X
Jordingskabel	Kontroller at jordingskabel er festet til stolpe i flytekragen.	X
Håndlistlås	Kontroller at håndlistlås er intakt og at kjetting, bolter og mutrer er på plass.		X
Skap	Kontroller at koblingsskap og kontrollskap er uten skader og at konnektorer, kabler og brytere er intakt.	X	X

6-1 dummy

7 Transport og lagring

7.1 Instruksjon for løft

Midgard Vinsj skal løftes ved hjelp av løftestropper som illustrert i Figur 25. Det er viktig at en finner massesenteret for vinsjen ved løft og at forhold mellom stroppene er tilsvarende som lengdeforhold beskrevet under.

⚠️ En må ikke løfte etter transportstag, det kan skade vinsjen.

Stroppe 1: Lengde fra underside av krok til underside av elektrisk motor er ca. 820mm.

Stroppe 2: Lengde fra underside av krok til toppen av trommel er ca. 1200mm.

7.2 Lagring

Midgard Vinsj skal ikke tildekkes med presenning/overtrekk eller lignende ute på lokalitet. Dette kan skape et korrosivt miljø og redusere levetiden på vinsjens komponenter.

Ved lagring på land skal Midgard Vinsj lagres tørt med god tilgang på oksygen for å unngå korrosjon og redusert levetid på komponenter.

7-1 dummy

8 Produsent og produktidentifikasjon

HOVEDKONTOR
Scale Aquaculture AS	Tlf.: +47 73 80 99 30
Beddingen 16	E-post: post@scaleaq.com
7042 Trondheim	www.scaleaq.no
KONTAKTINFORMASJON
Lars Andreas Larsen, Produkteier Midgard Vinsj	Tlf.: +47 995 45 742 E-post: lars.andreas.larsen@scaleaq.com
Petter Stangvik, Servicetekniker	Tlf.: +47 994 86 785 E-post: petter.stangvik@scaleaq.com

8.1 Identifikasjon Midgard Vinsj

Alle Midgard-vinsjer har påmontert ID-tag med serienummer på girhus som illustrert i Figur 30.

Midgard Vinsj versjon 1.0 har serienummer t.om. 18041, samt 18192 til 18626.

Midgard Vinsj versjon 1.1 har serienummer fra 18042-18191, samt 18627 og ut.

8.2 Identifikasjon Midgard koblingsskap

Midgard koblingsskap er merket med serienummer på fremside av skap som vist i eksempel i Figur 31.

8.3 Identifikasjon Midgard kontrollskap

Midgard kontrollskap er merket med serienummer på fremside av skap som vist i eksempel i Figur 32.

8-1 dummy

9 Revisjonshistorikk – Brukerhåndbok

9-1 dummy

Rev.	Endringer	Dato
1	Tekst og figurer/bilder revidert i sin helhet.	24.08.2018
2	Brukerhåndbok oppdatert i sin helhet i henhold til NS 9415:2021 og NYTEK23. Oppdatert med Midgard Vinsj 1.1 og siste versjon av kontrollskap m/fjernkontroll, koblingsskap og adaptere.	19.03.2025
