Symbolforklaringer

Viktig informasjon er merket med følgende symboler:

1 Sammendrag med oversikt over komponenten og sentrale punkter knytter til rømningssikring

1.1 Generelle definisjoner

Brukerhåndbok	Dokument som beskriver korrekt identifikasjon av deler, transport, lagring, håndtering, montering, grensesnitt, drift av og begrensning til hovedkomponenter i oppdrettsanlegget.
Bunnring	Rørring festet i bunn av notvegg som bidrar til nedlodding og å spile ut notposen.
Diamant	Del av dødfisksystem som er festet i gyro i bunn av notposen
Drift	OPpdrett av fisk på lokalitet, inkludert operasjoner som utføres på lokalitet mens oppdrett av fisk foregår
Driftstau	Tau som går fra flytekrage til seigmann i topp av notpose. Hele notposen henger etter totalt 20 driftstau.
Dødfisksystem	Redskap for fjerning av død fisk fra notpose.
Ettersyn	Systematisk undersøkelse/gjennomgang, gjerne visuelt, av at utstyr tilfredsstiller de kravene som er satt.
Flytekrage	Ramme som gir oppdrift og feste for notposen.
Fôrspreder	Enhet for spredning av fôr fra fôrslange til luftkuppel. Fôrsprederen er montert øverst på luftkuppelen.
Glidelås	Løsning for å åpne eller koble komponenter i løsningen.
Gyro	Metallplate for innfesting av krysstau i notspiss, notlodd og sentertau
Hoppenett	Del av notposen mellom topptau og hovedtau
Hovedkomponent	Hovedkomponenter i et flytende oppdrettsanlegg består av flytekrage, notpose og forankring
Innfestingsløkke	Løkke montert på hovedtau og skal brukes til innfesting av notposen til flyteren.
Klammer	Komponent på flytekragen som holder PE-rør sammen
Krysstau	Fortsettelse av sidetau, som alene eller sammenføyd med andre krysser bunnen til motstående sidetau. Krysstau i ScaleAQ Midgard Not er en fortsettelse av løftetauene
Luftkuppel	Komponent for å gi fisken tilgang til luft under vann for å fylle svømmeblære
Merd	Flytekrage med fastmontert notpose
Nedre innfestingsløkke	Løkke montert på hovedtau 1m under innfestingsløkke.
Nedre haneføtter	Tau som går fra koblingsplate til driftstau for å hindre utpendling av notposen.
Notlodd	Vekt eller annen anordning festet direkte eller indirekte til en notpose for å spile denne ut.
Seigmann	Koblingspunkt som brukes i ScaleAQ notposer i stedet for knutepunkt med tau
Sidetau	Vertikalt tau i notposen
Sentertau	Tau som går fra senterstang til Gyro
Senterstang	Stang i aluminium som går vertikalt ned fra luftkuppel
Stropp til nedre innfestingsløkke	2m, 2T rundslings som går fra nedre innfestingsløkke til vinsjtau til notpose
Tausjakkel	Koblingselement brukt i Subsea
Vinsjtau til bunnring	Tau som går fra vinsj og ned til bunnring, 24m
Vinsjtau til notpose	Tau som går fra vinsj og ned til notpose, 29m

Tabell 1: Generelle definisjoner.

1.2 Sammendrag

Denne brukerhåndboken gjelder for ScaleAQ Subsea levert iht. NS 9415:2021 og NYTEK23.

Subsea er bygd opp av en flytekrage og bunnring (FR500, FR560 eller FR630) med 120-200 m omkrets og en sylindrisk notpose med et nottak. Noten er senket ned slik at nottaket ligger på en dybde på 20-25 meter der risiko for å bli infisert med lakselus er vesentlig redusert. I senter av nottak er det montert en luftkuppel, for å sikre tilgang til luft for å fylle svømmeblæren.

1.3 Helse, miljø og sikkerhet

Arbeidsoperasjoner på en flytekrage må kartlegges og risikovurderes, og det må settes i verk nødvendig sikkerhetstiltak. Dette skal bl.a. omfatte:

Mulighet for egenredning ved fall i sjø
Risiko for fall
At anlegget er ergonomisk tilrettelagt herunder gangbaner og rekkverk
Adkomst med båt
Behov og rutiner for vedlikehold og ettersyn
Hensiktsmessig og god belysning
Arbeidsoperasjoner ved bruk av kran

2 Beskrivelse av Subsea-systemet og dets bestanddeler

Brukerhåndboken beskriver viktige opplysninger om hvordan Subsea levert av ScaleAQ skal transporteres, håndteres, installeres, driftes, inspiseres og vedlikeholdes for å få maksimal utnyttelse av egenskaper og levetid. Det vil også være referanser til brukerhåndbøker for spesifikke komponenter som inngår i Subsea, f.eks. flytekrage og not.

Subsea består av følgende komponenter:

Flytekrage
Bunnring
Notpose
Notlodd
Driftstau
Nottak
Luftkuppel
Vannfôringsspreder med tilhørende tilførselsutstyr
Kamera, lys og instrumentering
Dødfisksystem med tilhørende uttaksutstyr
Nedre haneføtter

Hovedkomponenter som inngår i Subsea-systemet er vist i Figur 2.

2.1 Forutsetninger og begrensninger i bruken

Subsea produseres og leveres ihht. NS9415:2021.

Det skal foreligge brukerhåndbok for Subsea (dette dokumentet). Hovedkomponenter til Subsea fra Scale AQ skal ha produktsertifikater som inneholder bl.a. informasjon om dimensjonsklasse og gyldighetsperiode i tillegg til egne brukerhåndbøker. Dokumentasjon skal være tilgjengelig på lokaliteten. Identifikasjonsnummer og dimensjonsklasse er angitt på produktsertifikat for hver enkelt enhet.

Scale AQ Subsea kan ikke brukes til oppdrett av fisk uten gyldig dokumentasjon.

Gyldighetsperiode følger de enkelte komponenters gyldighetsperioder, ref. produktsertifikat for flytekrage, not og nottak.

2.2 Rammebetingelser

Subseasystemet skal kun brukes på lokaliteter den er godkjent for. Dimensjonering av not og flytekrage kommer frem av sertifikatene.

2.3 Identifikasjon av komponenter

2.3.1 Flytekrage

Subsea flytekrage består av to flyterør (Ø500, Ø560 eller Ø630 mm).
Se sertifikat og egen brukerhåndbok for flytekrage.

2.3.1.1 Vinsj til heving og senking av notpose

Det er montert vinsjer på flytekragen for heving og senking av notpose.

2.3.2 Bunnring

Bunnring for Subsea består av rør PE 100 og inneholder en stålwire for nedlodding. Krav til bunnring står spesifisert i produktsertifikat. Innfesting mellom notpose og bunnring, og bunnringsoppheng festes inn mot bunnringsklammer/Y-stroppeløsning på bunnring. Se brukerhåndbok for bunnringsystem.

2.3.3 Notpose

Subsea notpose består av notlin og tau. Lodd er montert i bunnen av noten for å holde kon nede.
Se produktsertifikat og egen brukerhåndbok for not. Figur 3 viser tegning av notpose med tau.

2.3.4 Notlodd

Det er montert ett eller flere ordinære notlodd under notposen.
Totalvekt på notlodd i Subsea vil vanligvis være 3,5-4,5 tonn.

2.3.5 Driftstau

Notposen henger fra flytekrage etter driftstau. Antall og lengde driftstau kan variere. Tegning av komponenter som inngår i driftstau er vist i Figur 4.

2.3.6 Nottak

Nottak er 157m eller 160m i omkrets, og er i ytterkant festet i notpose med krysstau og flere glidelåser som til sammen går rundt hele omkretsen. Inn mot senter er det festet med krysstau til luftkuppel. Det er også en glidelås rundt luftkuppelen slik at også denne kan enkelt fjernes fra nottaket. Det er overmål i innerste nottak mot luftkuppel for å sikre at luftkuppel blir høyeste punkt i nottak samt at dette forenkler installasjon av nottaket. Tegning av nottak med avstander vises i Figur 5.

2.3.6.1 Gjennomføringer i nottak

Gjennomføringer i not for sensorer, lys og kamera skjer gjennom en skyveluke med to halvdeler som kan skyves fra hverandre, og som låses av med gummistropper. Gjennomføringen har dekket åpningen under lukene med stive børster for å unngå at fisk kan komme ut, samtidig som det er mulig å ta utstyr inn og ut av lukene. Gjennomføringer vises i Figur 6 og 7.

Figur 6: Gjennomføringer i nottak for kamera, lys og tau.

Figur 7: Gjennomføring for dødfiskslange i nottak.

2.3.7 Luftkuppel

Luftkuppelen er en konstruksjon som gir laksen tilgang til luft for fylling av svømmeblæren, når merden er nedsenket. Kuppelen er laget av aluminium og har en diameter på 4m. Det er en luftlomme på 10-15 cm inne i kuppelen. Luft etterfylles ved hjelp av luftslange. En stang i senter med et lodd skal bidra til å holde kuppelen og luftlommen stabil. Det er satt inn luftehull i senterstang 15 cm under tak i luftkuppel. Dette er for å sikre mot overfylling av luftkuppel. Luftkuppel er festet til krysstau i nottak og senterstang er festet med tau til gyro i bunn av notpose. Det går en 1’’ luftslange fra flytekrage og ned til luftkuppelen. Luftslangen kobles til en nippel som står på skjørtet til luftkuppelen.

To versjoner av luftkuppel med fôrspreder er vist i Figur 8.

Figur 8: Versjon 8 og 10 av luftkuppel med fôrspreder.

Det er montert fire sinkanoder spredt utover skjørtet på luftkuppelen for å hindre korrosjon.

Figur 9: Bilde av sinkanode på luftkuppel.

2.3.8 Tausjakkel

Det blir brukt tausjakkel som koblingselement i Subsea. Eksempel vises i Figur 10.

Figur 10: Tegning av eksempel på en tausjakkel.

2.3.9 Glidelåser

Det er montert flere glidelåser i Subsea. Hensikten med glidelåsene er at man på en trygg og enkel måte kan åpne og lukke eller koble komponenter til hverandre.

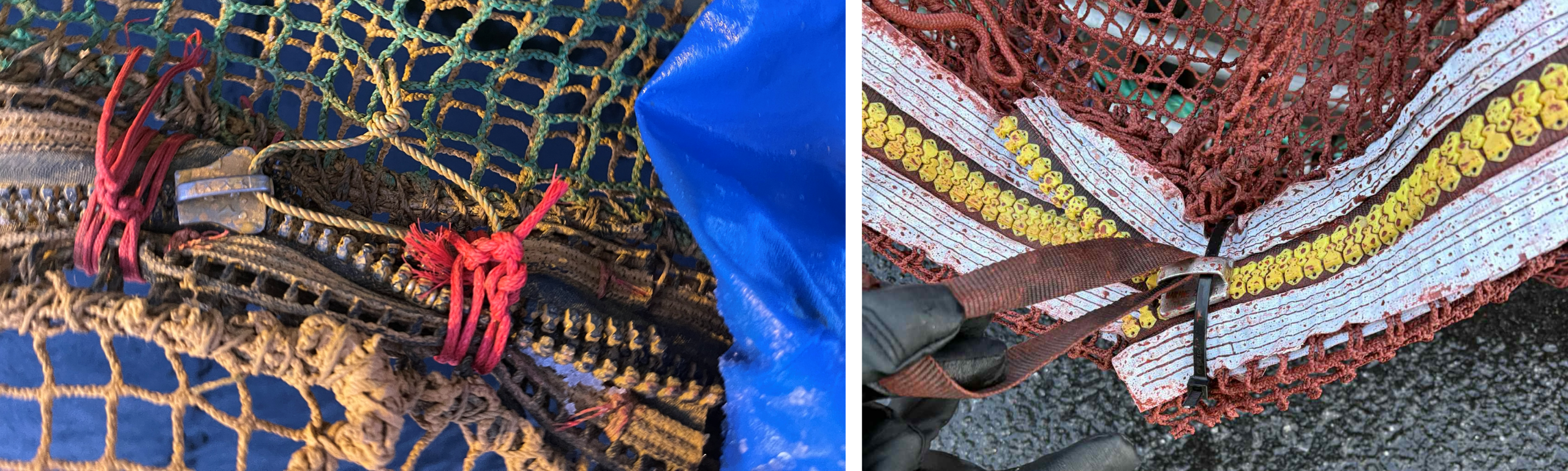

Glidelåsene sikres slik at primære laster ikke tas direkte av glidelås.

2.3.10 Vannfôring

Fôr føres fra flåte til Subseamerd i fôringsslange. På enden av PE slangen er det en overgang til en 4m lang spiralslange med PE flens.
Fôrslangen føres til luftkuppelen og flenses fast til fôrsprederen som står øverst på luftkuppelen. Flensen mellom PE- og spiralslange er avbildet i Figur 11.

Figur 11: Flens mellom PE-og spiralslange.

2.3.11 Kamera, lys og instrumentering

Subsea kan leveres med ekstra kamera og instrumentering for overvåkning av fiskeatferd, fiskevelferd, vannkvalitet og integritet. Foreslått installert instrumentering med funksjon er gitt i Tabell 2. Se brukerhåndbok for kamerasystem for mer informasjon om kamerasystem.

Instrument	Funksjon
Kamerasystem	2 stk. Orbit 3910 med sensor for dybde, oksygen, temperatur og salinitet.
Undervannslys	2 stk. Orbit LED under luftkuppel 4 stk. Orbit LED i nottak 1 stk. Orbit led på 45m

Tabell 2: Funksjonsoversikt til foreslått instrumentering.

2.3.12 Dødfisksystem

I bunnen av notposen er det installert et dødfisksystem for uttak av dødfisk. Fra bunnen av notposen og opp til overflata er det montert en dødfiskslange. Dødfiskslangen går gjennom en PE-gjennomføring i nottaket. Det er montert to luftslanger fra flytekrage til dødfisksystemet.
Dødfisk sklir ned langs not og suges ut av notpose mellom gyro og diamant, og føres opp til overflate gjennom en dødfiskslange. Konseptet for dødfisksystemet med dødfiskslange vises i Figur 12.

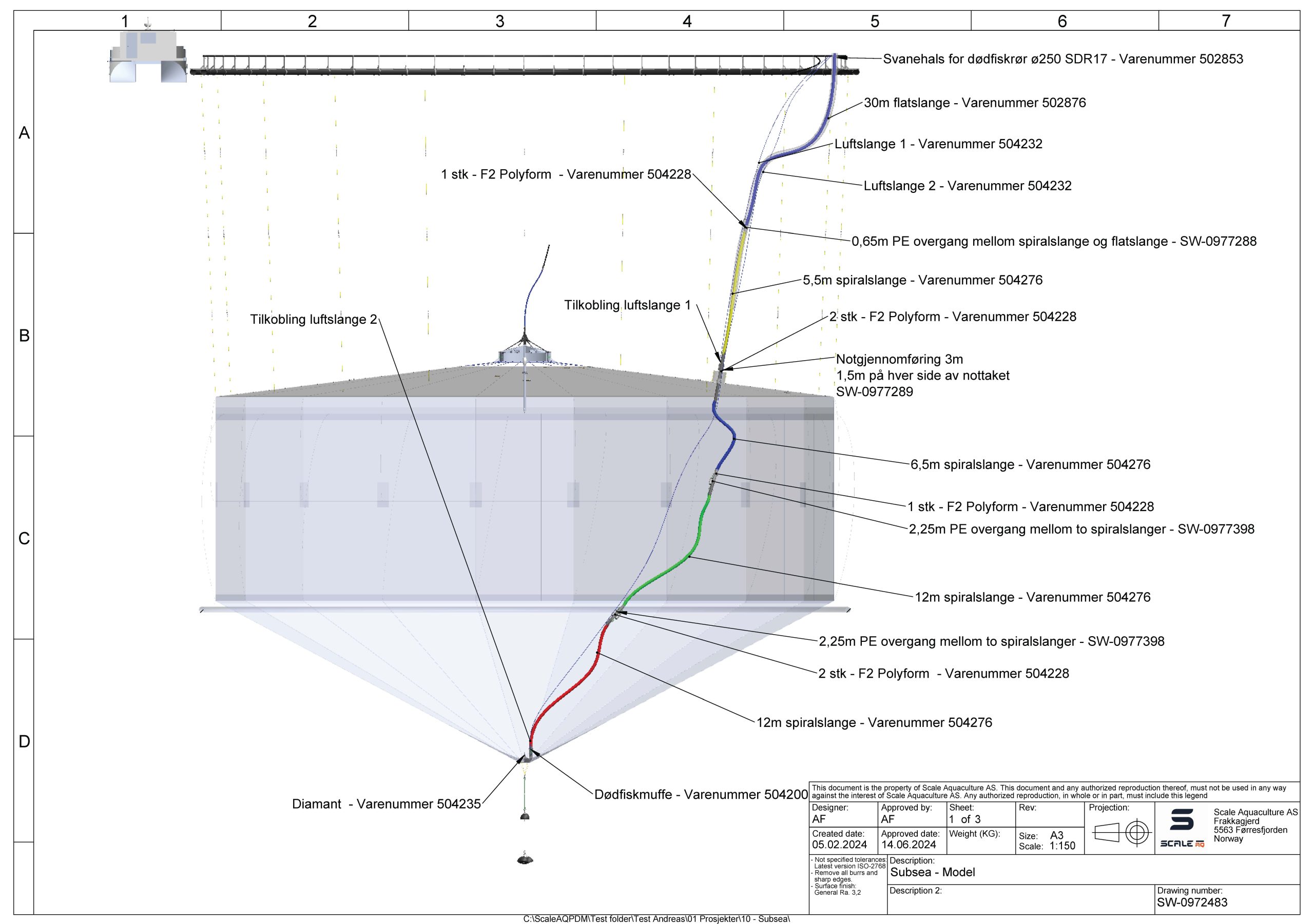

Figur 12: Tegning av notpose med dødfisksystem.

Gyro og diamant er visualisert i Figur 13.

2.3.13 Nedre haneføtter

På lokaliteter med sterk strøm kan det være nødvendig å montere et ekstra sett med haneføtter som går fra koblingsplate til driftstau. Hensikten med disse haneføttene er å begrense utpendling på notposen. Se Figur 14 for tening av nedre haneføtter.

2.4 Endring, ombygging og utvidelse

All endring, ombygging og utvidelse skal skje i samråd med Scale AQ. Dette for å sikre gyldig sertifikat.

3 Samvirke med andre komponenter

For samvirke mellom not-flytekrage og not-bunnring se brukerhåndbok not.

3.1 Risikofaktorer knyttet til samvirke mellom not og nottak

Not og nottak er festet sammen med krysstau og glidelås. Det er viktig at belastning tas opp i lastbærende konstruksjon/tau og ikke i glidelås. Det skal derfor være overmål i notlinet rundt glidelåsen.

3.2 Risikofaktorer knyttet til samvirke mellom nottak og luftkuppel

Nottak og luftkuppel er festet sammen med krysstau og glidelås. Det er viktig at belastning tas opp i krysstau og ikke i glidelås. Det skal derfor være overmål i notlinet rundt glidelåsen. Glidelåshempe må sikres i hverandre for å forhindre at de kan skli opp.

3.3 Kapasitetskrav tilstøtende komponenter

Krav til bunnring beskrives i produktsertifikat.
Se sertifikat flytekrage og maks moment stolpe.

3.4 Samvirke med annet ekstrautstyr

3.4.1 Vannfôring

Vannfôringsslange flenses til luftkuppel. Det er viktig at vannfôringsslangen ikke påvirker stabiliteten til luftkuppelen vesentlig. Fôringsslange fra overflate installeres med overmål for å unngå drag i luftkuppel.

4 Montering og installasjon

Rekkefølgen på delkapitler er satt opp ut ifra rekkefølgen installasjonen på sjø skal gjøres.

4.1 Forberedelser til installasjon på sjø

Notposen leveres med gyro med sentertau og diamant ferdig montert.
Luftkuppel leveres med innerste del av nottak ferdig montert.
Notpose, nottak leveres med glidelås ferdig montert.
Driftstau, koblingselement (tausjakkel) og vinsjtau er en del av vår leveranse

4.1.1 Generelt om merking

For å sikre at rotasjon mellom komponentene notpose, nottak og luftkuppel blir rett har vi merket alle stavtau/krysstau i notpose og krysstau på nottak med et rødt nummer, som vist på Figur 15.

I tillegg til dette er stavtau/krysstau nummer 1 merket med et gult 8mm tau fra notspiss og opp til luftkuppel.

Figur 15: Bilde av markering av stavtau/krysstau.

Figur 16: Bilde av nummerering av stavtau i notpose og krysstau i nottak.

4.2 Notpose

Installasjon av Subsea-not til flytekrage gjøres av erfaren installatør. Med erfaren installatør menes i denne sammenheng at personell har solid erfaring med installering av not generelt og at minst en av personellet har utført montering av Subsea-not innenfor siste halvår. Ved manglende lokal erfaring med installering av Subsea-not kreves bistand av ScaleAQ Servicepersonell.

Vær oppmerksom på rett orientering mellom notpose og flytekrage. Dødfiskslangen skal følge samme krysstau og sidetau fra diamant til topp av notpose. Se til at sidetau med gult merketau blir midlertidig montert på en av de nærmeste stolpene der dødfiskslangen skal komme opp.

Når notposen skal knytes fast i flytekrage er det viktig å være oppmerksom på at seigmenn med partall kommer på klammer med vinsj.

Se Figur 17 for nottak med nummer på krysstau og gjennomføringer.

Figur 17: Tegning av nottak med nummer på krysstau og gjennomføringer.

Nota kommer levert med stropp til nedre innfestingsløkke festet i innfestingsløkke og nedre innfestingsløkke. Se Figur 18.

Knyt løs stroppen fra innfestingsløkke vist i Figur 18 og forleng stroppen midlertidig med et tau som festes i flytekragen.

Figur 18: Tegning av detaljer på notpose.

Knyt fast notposen i flytekragen etter innfestingsløkke.

4.3 Montering av vinsjtau til bunnring

Vinsjtau til bunnring festes i bunnring (24m) og spoles inn på vinsj.

4.4 Montering av øverste notlodd

Montering av notlodd er beskrevet i vedlegg.

4.5 Montering av driftstau

Trekk driftstau ned gjennom kjettingrør i klammer.
Koble driftstau til seigmann med tausjakkel som vist på Figur 19.
Driftstauet kveiles opp og legges på flytekrage.
Driftstauet leveres med en halv meter kjetting. Sett inn 6,5T sjakkel i nest øverste og øverste løkke på kjetting som på Figur 20.

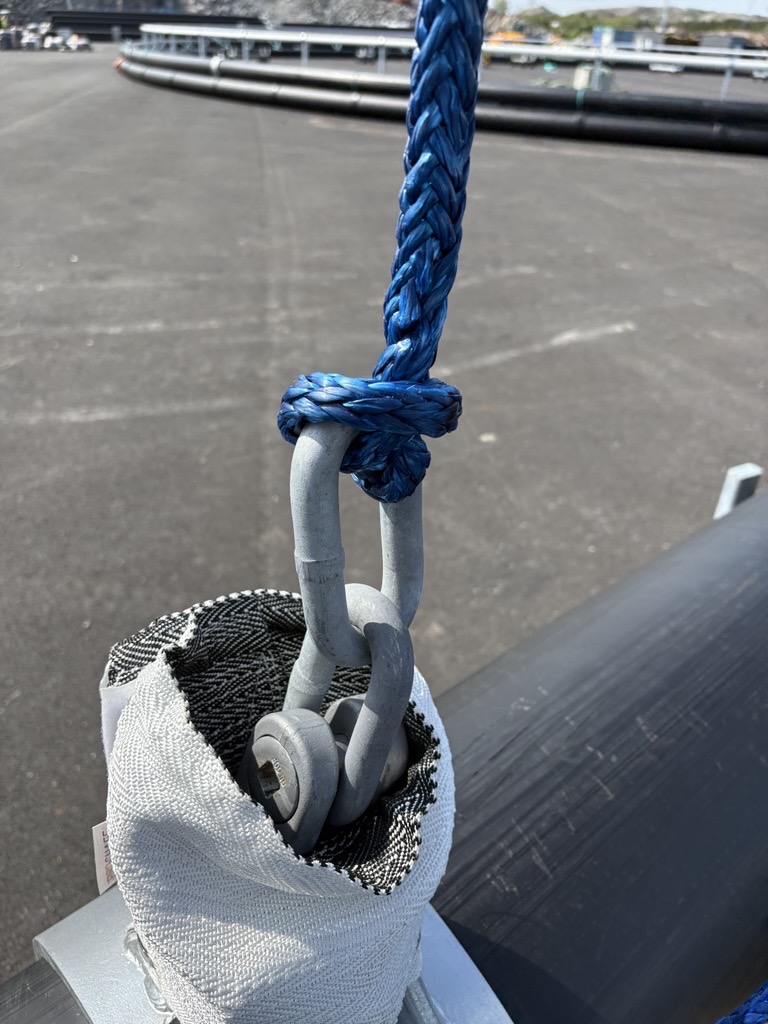

Figur 19: Bilde av kobling mellom driftstau og seigmann.

Figur 20: To sjakkel montert øverst i driftstau.

4.6 Montering av dødfisksystem fra diamant til takgjennomføring

Montering av dødfisksystem er beskrevet i vedlegg.

Etter at dødfisksystem er montert skal bunnringen senkes til den blir hengende etter notpose.

4.7 Luftkuppel og nottak

4.7.1 Test av fôringssystem

For å sjekke at det ikke er blokkeringer i fôringssystemet spyles hvert enkelt fôrrør på kuppel med vann. Se til at det renner vann ut av hvert enkelt fôrrør.
Dette gjøres på dekk om bord i båt før montering av luftkuppel.

4.7.2 Montering av lodd på senterstang

Det monteres et lodd på 200 kg nederst på senterstangen for å bidra til stabilitet på kuppelen. Loddet består av to halvmåner som skal boltes sammen. Loddet hviler mot en aluminiumsplate som er sveiset fast i senterstanga. Se Figur 21.

Kapp boltene på baksiden av mutteren og slip ned kvasse kanter slik at boltene ikke kan påføre skade på fisk.

Figur 21: Tegning av nedre del av senterstang med lodd og kobling til sentertau.

4.7.3 Montering av senterstang

Bruk kran og sett luftkuppel på høykant slik at vi kan komme til for å montere senterstang.
Løft senterstang og koble flens til flens på luftkuppelen.
Monter Dyneema kappe over øverste flens for å beskytte fisk mot eventuelt skarpe kanter.
Se i kapittel 4.4 og finn rett lengde på rundslings til senterstang.
Strup rundslingsen nederst i senterstanga som på Figur 21.

Figur 22. Tegning av luftkuppel med senterstang.

Flens på senterstang og bilde av Dyneemakappe er vist i Figur 23.

Figur 23: Tegning av flens på senterstang og bilde av Dyneemakappe.

4.7.4 Montering av lys på senterstang

Lys festes til senterstang i eget feste.
Kabler trekkes opp gjennom trekkerør i luftkuppel.
- Vær oppmerksom på å gi slakke på kabel mellom lys og luftkuppel
- Vær oppmerksom på at trekkerør for kabler ikke blir forvekslet med fôrrør
Kapp boltene på baksiden av mutteren og slip ned kvasse kanter slik at boltene ikke kan føre til skade på fisk.

Lys på luftkuppel er vist i Figur 24.

Figur 24: Tegning og bilde av lys på luftkuppel.

4.7.5 Koble luftslange til luftkuppel

Luftslangen kobles til slangenippel som står på skjørtet på kuppelen. Se Figur 25.

Figur 25: Bilde av tilkobling for luftslange på luftkuppelen.

4.7.6 Gre ut nottaket på dekk

Legg ut nottaket på dekk som en smultring med åpning for luftkuppel i senter.

Roter taket når det ligger på dekk slik at det blir riktig i forhold til notposen. Det sparer arbeid når taket er satt i sjøen.

4.7.7 Kobling av sentertau til senterstang

Sentertauet blir levert montert i gyro fra leverandør.

Ta tak i sentertauet som ligger og flyter inne i merda.
Stram det opp og lås det fast.
Koble sentertau til rundslings i senterstang med tausjakkel.

4.7.8 Kobling av nottak til luftkuppel

Løft opp kuppel etter kran i egne løftepunkter som beskrevet i vedlegg F.

Se til at orientering mellom nottak og luftkuppel blir som på tegning.
Gult merketau langs krysstau i nottak skal treffe merketau i luftkuppel.

Nottaket kobles til kuppel med tausjakkel og glidelås som på Figur 26.

Figur 26: Kobling av nottak til luftkuppel.

4.7.9 Sjøsetting av luftkuppel med nottak del 1

Beskrivelse av fremgangsmåte for løft av luftkuppel ligger i vedlegg E

Sett kuppelen i sjøen på innsiden av flytekragen.
Strekk ut tak tilstrekkelig til at gjennomføring for dødfiskrør kommer til flytekragen.
Sjekk at nummerering og merking mellom notpose og nottak blir lik.

4.7.10 Dødfisksystem kobling av slange over nottak

Se vedlegg for beskrivelse av montering.

4.7.11 Sjøsetting av luftkuppel med nottak del 2

Løft kuppel godt på innsiden av flytekragen.
Strekk ut tak og fest det midlertidig i håndrekka med god slakke.

4.8 Montering av kamera, lys og sensorikk

Se vedlegg for beskrivelse av montering.

4.9 Montering av notlodd

Se vedlegg for beskrivelse av montering.

4.10 Kobling av notpose mot nottak

Steng glidelås mellom notpose og nottak.

Tausjakkel monteres mellom seigmann i notpose og krysstau i nottak.

Glidelås mellom notposen og nottak består av flere glidelåser som er skjøtet sammen. I hver skjøt er det overlapp mellom glidelåsene.

Åpning mellom glidelåser og glidelåsnøkkel må sikres. Dette kan gjøres ved å tre en strips gjennom notlinet og glidelåsnøkkelen. Stripsen strammes til for hånd.

Strips må ha en bruddstyrke på minimum 75 kg.

Glidelåsen kan også sikres ved bruk av bendslingstråd.

Se figur 27 for illustrasjon av hvordan dette gjøres.

Figur 27: Eksempel på sikring av glidelås.

4.11 Montering av nedre haneføtter

Se vedlegg for beskrivelse av montering

4.12 Bytte av tau på vinsj

Knyt løs vinsjtau til bunnring (24m) fra vinsj.
Knyt vinsjtau til bunnring inn på innfestingsløkke til høyre for seigmann.
Fest vinsjtau til notpose i vinsjen.
Spol inn slakke på vinsjtau inn på vinsj.
- Påse at vinsjtauet fordeler seg fint når det spoles inn.

Se Figur 28 for notpose med detaljer.

Figur 28: Tegning av notpose med detaljer.

4.13 Strekkavlasting av fôrslange på flytekrage

Det er viktig at det ikke blir last i fôrslange mellom flytekrage og luftkuppel da luftkuppel ikke er dimensjonert for dette. For å unngå dette må fôrslange låses av på flyter.

Fôrslangen skal låses av på 40m merket som beskrevet i kapittel 4.15

Dette kan løses ved å bruke fôrslangeholder fra ScaleAQ som på Figur 29.

4.14 Montering av oppdriftsbøye

Se vedlegg for beskrivelse av montering.

4.15 Kontroll før senking av Subsea notpose

Se kapittel Inspeksjon før nedsenking av notpose i dokument «Subsea sjekkliste før mottak av fisk»

4.16 Senking av Subsea notpose

Start vannstrøm fra fôrflåte til luftkuppel. Dette for å sørge for at fôrslangene er tomme for luft.
Kjør inn vinsj til vinsjtauet får last fra notpose og innfestingsløkke får slakke.
Knyt løs notpose fra flytekrage.
Fyll luftkuppelen med luft. Kuppelen skal etterfylles med luft når den er senket til 10m. Dette for å sørge for at det til enhver tid er nok luft i kuppelen.

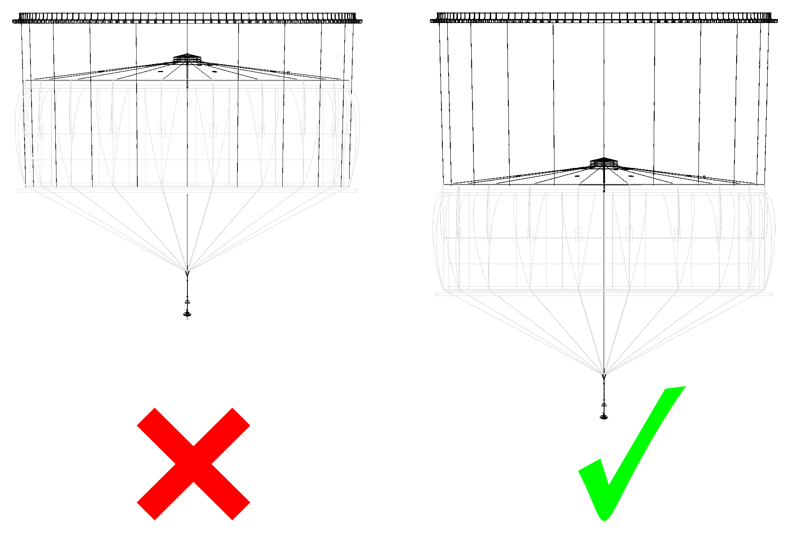

Under senking kan det dannes lommer i overgang mellom nottak og notvegg som kan fange fisk. For å unngå dette kan man holde igjen driftstau med nokke, eller man kan låse av med å sette en splint i kjettingen hver femte meter på driftstauet.
Fortsett senking etter vinsjtau til last går over i driftstau.
Være oppmerksom på at vi ikke får stramme tau og kabler til ekstrautstyr under senking.

4.17 Kontroll etter senking

For kontroll etter senking og før mottak av fisk, se dokument: Sjekkliste før mottak av fisk

4.18 Heving av Subsea notpose

Notposen heves med vinsj til innfestningsløkke kommer til overflata.
Knyt innfestingsløkke i notpose til stolpe på flytekragen.
Senk vinsjtau til lasten går over i innfestningsløkke.

4.19 Klargjøring for mottak av fisk

Åpne glidelåser slik at det blir plass til å ta imot fisk.
Hoppenett henges opp midlertidig tilstrekkelig for å unngå rømming.
Påse at det ikke blir last i glidelåsen.
Bruk kran på brønnbåt til å holde nottaket godt fra området der fisken skal losses.
Etter at fisken er losset skal glidelåser og tausjakkel monteres tilbake og sikres.

Se Figur 30 for hvordan taket holdes oppe ved mottak av fisk.

Figur 30: Taket holdes oppe ved mottak av fisk.

4.20 Kobling av fôrslange til luftkuppel

Koble spiralslange til krage med flens om bord i båt.
Koble fender for oppdrift til fôrslange rett over flens.
Flens sammen spiralslange og luftkuppel.
Merk av 40m på fôrslange fra flens i enden på fôrslangen.
Ta med fôrslange ut til luftkuppel.
Senk notposen til toppen av fôrsprederen er 2m under havoverflata.
Flens sammen spiralslange som allerede er på luftkuppel og fôrslangen.
Start vannstrøm på fôringsanlegg.
Fyll kuppelen med luft og stopp fylling når det kommer luftbobler til overflata.
Fortsett senking etter egne prosedyrer til last går over i driftstau og vinsjtau har 1m slakke.

Se Figur 31 for luftkuppel med fôrslange.

4.21 Demontering av utstyr

4.21.1 Demontering av nottak, dødfisksystem, kamera og lys

Hev notposen.
Ta tak i nottak og løft taket med kran slik at fisken får tilstrekkelig tilgang til luft.
Fest hoppenett ved å knyte seigmann i håndrekka med 12mm tau.
Knyt fast notpose i flytekrage.
Knyt fire stk 20m tau med ca 90 grader mellomrom i nottaket. Disse tauene brukes for å hindre at nottaket synker og fanger fisk.
Demonter forslange på flens mellom PE og spiral. Ta med bolter ut av merda.
Åpne glidelås mellom notpose og nottak.
Demonter kamera, lys og sensorikk i nottak.
Bruk dykker til å fjerne tausjakkel på sentertau. Forleng sentertau med 20m 18mm tau og knyt fast i håndrekka.
Dra taket mot båt slik at vi får tak i dødfiskslange fra flytekrage.
Kapp PE røret rett under DN250 elektromuffe.
Trekk øvre del av dødfiskslange om bord i båt.
Trekk PE røret ut av notgjennomføring og fest midlertidig i håndrekka.
Løft nottak og kuppel samlet ut av sjøen.

4.21.2 Demontering av nedre haneføtter og driftstau

Nedre haneføtter skal demonteres om notposen skal stå mer enn to døgn i overflateposisjon, eller ved dårlig vær.
Dra driftstau opp gjennom nedløpsrør på flytekrage.
Når nedre haneføtter kommer i kontakt med flytekrage kobles disse fra på tausjakkel.
Om nedre haneføtter skal monteres tilbake igjen kan de festes midlertidig til flytekrage med god slakke.
Koble driftstau fra seigmann i notpose ved å fjerne tausjakkel.
Dra driftstau opp gjennom nedløpsrør og fjern de fra merda.

4.21.3 Heving av bunnring

Demonter vinsjtau mellom vinsj og notpose.
Hent vinsjtau til bunnring som er knytt fast i innfestingsløkke til høyre for seigmann og koble den til vinsjen.
Hev bunnringen med vinsj.
Se brukerhåndbok for bunnringssystem for beskrivelse av lagring av bunnring.

4.21.4 Demontering av dødfisksystem

Se vedlegg for dødfisksystem.

4.21.5 Klargjøring for levering av fisk

Alt utstyr som er spesielt for Subsea er nå fjernet og merden står nå som en konvensjonell merd.

Se Figur 33 for detaljer om dødfisksystem på Subsea i hevet posisjon.

Figur 33: Subsea not i hevet posisjon med dødfisksystem.

5 Bruk

Se brukerhåndbøker for not og flytekrage.

For oppfølging av fisk under operasjon se biologisk brukerhåndbok.

Strømskap til instrumentering skal være lukket under normal drift.

5.1 Rengjøring av Subsea not i sjø

Ved rengjøring av Subsea-not må dette gjøres på en slik måte at det ikke påføres skader.

5.2 Drift av Subsea

Ved dårlig vær skal alltid Subsea noten festes inn på nederste løkke, slik at seigmann er på 25m dyp.

Ved spørsmål angående dette, ta kontakt med ScaleAQ.

6 Ettersyn og vedlikehold

Se brukerhåndbok for flytekrage og not.

For ettersyn av Subsea systemet kreves kjennskap til denne brukerhåndboken, og ellers generell driftserfaring med oppdrettsanlegg. Personell skal være i stand til å forstå og gjennomføre inspeksjonsprogrammet.

6.1 Sjekkliste for rutinemessig ettersyn

Se vedlegg for inspeksjonsprogram. Se i tillegg brukerhåndbøker for flytekrage og not.

6.2 Avvik og håndtering av feil

Ved avvik, feil eller mangler, må dette umiddelbart varsles Scale AQ via en salgsrepresentant eller ved serviceavdelingen. Hvilken komponent, type feil eller mangel vil være avgjørende for hvilke tiltak som skal iverksettes.

6.3 Bærekraft

Som en global teknologileverandør til havbruksnæringen gjør vi bærekraft til en forutsetning i alle deler av virksomheten. ScaleAQ har gjennom økt søkelys på bærekraft og biologi tatt en tydelig rolle for å sikre utvikling av teknologi på biologien og miljøet sine premisser.

Dette betyr at alle produkter skal ha et gjennomtenkt design også med tanke på hele livssyklusen, resirkulering og til slutt avhending. Se produktsertifikat for spesifikasjon og regnskap.

6.3.1 Gjenbruk, levetidsforlengelse og Resirkulering

Vårt mål er å utnytte alle ressurser best mulig. For våre produkter jobbes det for å kaste minst mulig som avfall, men å heller beholde det i et sirkulært kretsløp. Dette gjøres enten via gjenbruk eller resirkulering, og fører til et mindre behov for å ta ut nye råvarer.

6.3.2 Miljøkvittering

For enkelte av våre produkter som er gjenbrukt for optimalisering av levetid eller laget av resirkulerte materialer, følger det med en miljøkvittering. Denne kvitteringen blir lagt ved produktsertifikatet.

6.3.3 Miljødeklarasjon (EPD)

Et kortfattet dokument kalt miljødeklarasjon beskriver komponentens miljøprofil. Tilgang til aktuell EPD vil linkes til under her når den er tilgjengelig for dette produktet.

6.3.4 Gjenvinning

Når produktet ikke lenger kan gjenbrukes eller utvide levetid, sendes det til gjenvinningsaktører for riktig avhending, fortrinnsvis til materialgjenvinning.

7 Transport og lagring

7.1 Flytekrage

Se brukerhåndbok for flytekrage.

7.2 Not

Se brukerhåndbok for not.

7.3 Luftkuppel

7.3.1 Mottak

Luftkuppel leveres ikke sammenstilt. Ved mottak fra transportør skal leveransen sjekkes for eventuelle skader. Ved skade kontaktes Scale AQ.

7.3.2 Transport

Det skal kun brukes godkjent løfteredskap for lasting/lossing fra bil/båt. Lasting og lossing skal foretas med forsiktighet for å hindre skade på luftkuppel.

7.3.3 Lagring

Klargjør lagersted og sikre at luftkuppel står beint på paller.

8 Produsent og produktidentifikasjon

Ved spørsmål om Subsea, kontroll, drift og vedlikehold, kontakt vårt hovedkontor eller nærmeste serviceavdeling.

HOVEDKONTOR
Scale Aquaculture AS	Tlf: +47 73 80 99 30
Beddingen 16	E-post: post@scaleaq.com
7042 Trondheim, Norway	www.scaleaq.no

Tabell 3: Kontaktinformasjon Scale Aquaculture AS.

9 Revisjonshistorikk

Revisjon nr.	Endringer	Dato
1	Brukerhåndboken er opprettet iht. krav fra NS 9415:2021 og NYTEK23.	21.03.2025
2	Oppdatert kapittel 4.16	25.04.2025
3	Oppdatert kapittel 4.16	12.05.2025
4	Oppdatert kapittel 4.21.2	25.08.2025
5	Oppdatert kapittel 4.21.1	10.09.2025
6	Satt inn delkapittel for demontering av driftstau	01.10.2025
7	Satt inn delkapittel 5.2	14.10.2025

Tabell 4: Revisjonshistorikk.

Brukerhåndbøker

Brukerhåndbok – Subsea

Scale Aquaculture AS
