1 Sammendrag

Dette dokumentet er ment å støtte installasjonene av bunnlodd på Subsea merd fra ScaleAQ.

2 Beskrivelse av notlodd og dets bestanddeler

Komponentoversikt er vist i Tabell 1.

KomponentBeskrivelse
BrukerhåndbokDokument som beskriver korrekt identifikasjon av deler, transport, lagring, håndtering, montering, grensesnitt, drift av og begrensning til komponenter i oppsettet.
GyroGyro er stålringen med stålstag. Denne er spleiset inn i bunn av not. Material – Super Duplex
SentertauTau festet i topp av gyro. Enden av dette tauet skal festes i bunn av luftkuppel.
TauskrevTauskrev med ferdigspleisede dynemica tau
MasterlinkEn masterlink er en oval ring laget av høystyrkestål og fungerer som et koblingspunkt i fortøyningssysteme
SjakkelEn sjakkel er en metallkobling som brukes i løfteoperasjoner og forankring, og den fungerer som et avtakbart koblingspunkt mellom forskjellige komponenter.
Tabell 1: Komponentoversikt for notlodd til Subsea.

Oppsettet for notlodd fra Gyro er vist i Figur 1.

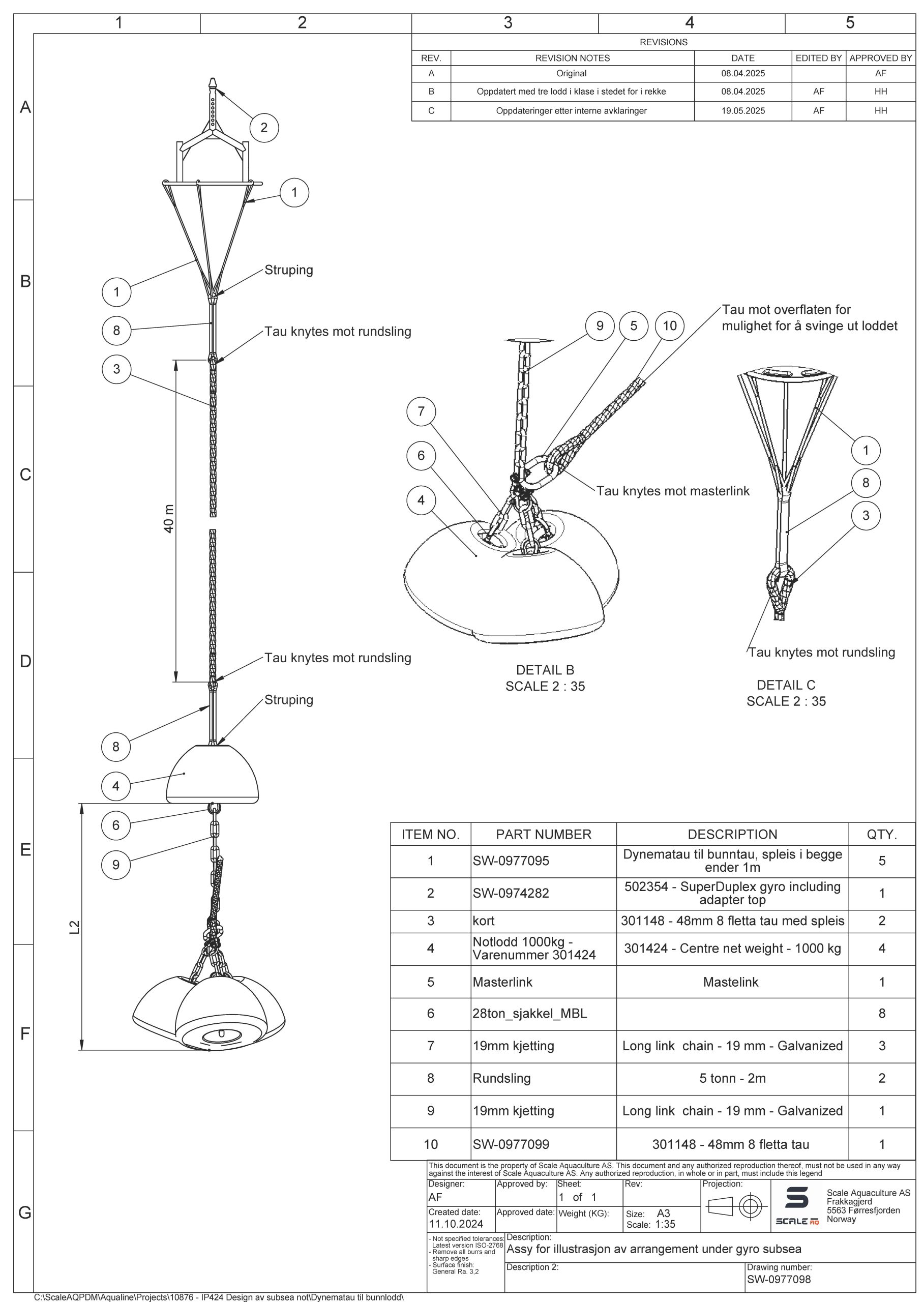

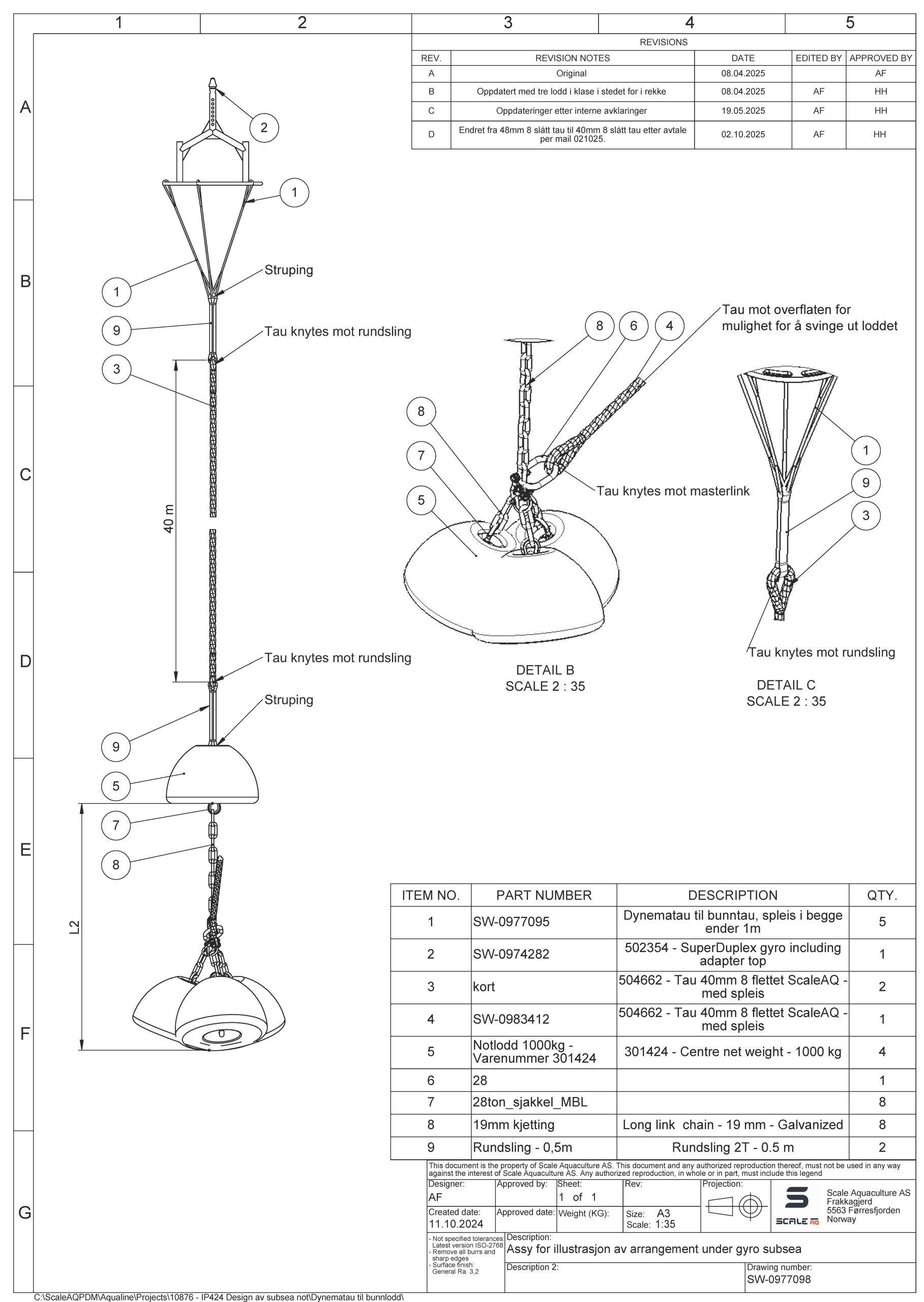

Figur 1: Tegning av oppsett med lodd fra Gyro med benevnelse.


2.1 Tauskrev mot Gyro

Mot gyroen skal det festes et femdelt tauskrev som vist i Figur 2. Tauskrevet skal bestå av ferdigspleisede Dynemica tau levert fra ScaleAQ. Se oppsett og mål på Dynemica tauene i Figur 2.

Figur 2: Innfesting av tauskrev mot Gyro.

3 Oppsett av Subsea med notlodd

Oppsett av Subsea med notlodd er vist i Figur 3.

Figur 3: Tegning av Subsea med notlodd.

4 Montering av notlodd

Notlodd monteres når notposen står i overflateposisjon. Loddet monteres på samme måte som i en konvensjonell merd.

Hvis det er grunnere enn 110 m under notspissen anbefaler vi å heve bunnringen helt under flytekragen under montering, dette for å redusere lengden på tauet mellom øverste og nederst lodd, (L i Figur 3).
