1 Sammendrag

Dette dokumentet er ment å støtte installasjonen av nedre haneføtter i Subsea.
Dokument beskriver korrekt identifikasjon av deler, transport, lagring, håndtering, montering, grensesnitt, drift av og begrensning til hovedkomponenter i oppdrettsanlegget.

2 Beskrivelse av nedre haneføtter og bestanddeler

Komponentoversikt for nedre haneføtter og bestanddeler brukt i Subsea er vist i Tabell 1.

KomponentBeskrivelseScaleAQ varenummerQTY per hjørneQTY per merd
Tau hanefot 48mm48mm 3-slått synketau302232120+x
Tau hanefot 32mm32mm 3-slått30033210 meter40 meter
Kause 56mm K33010662 stk8 stk
Kjetting22mm LL galv3003498meter32 meter
Sjakkel60t Type 8523003994 stk16 stk
Tausjakkel12mm Aquaneema5030045 stk20 stk
Rundsling3t WLL 0,5m3016865 stk20 stk
Tabell 1: Beskrivelse nedre haneføtter og bestanddeler.

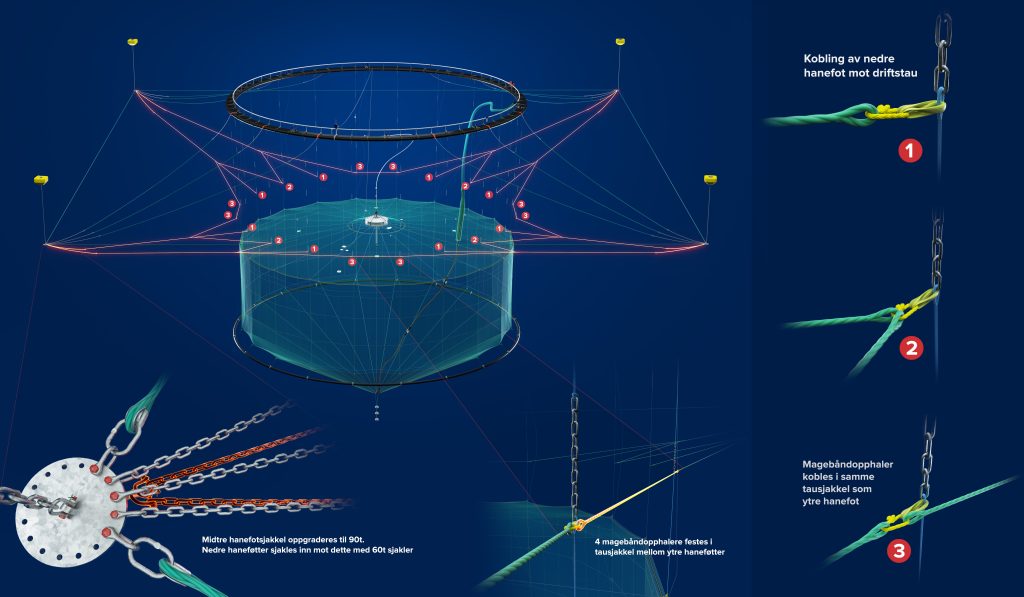

Tegning av nedre hanefot innfestet i merd vises i Figur 1.

Figur 1: Tegning av merd med nedre hanefot.

Tegning av nedre hanefot med bestanddeler vises i Figur 2.

Figur 2: Tegning av nedre hanefot.

Driftstau vises i Figur 3.

Figur 3 Tegning av driftstau.

3 Montering og installasjon av nedre haneføtter

3.1 Forberedelse

Tau markert med X meter tilpasses i henhold til rammestørrelse.
For rammedybde 8m og 157m/160m flyter.

85x85m:           34m
90x90m:           38m
100x100m:       44m

3.2 Spleising av tau

Spleiser standard øyespleis med kause mot kjettingpart.
Taugrenene spleises som standard øyespleis med minumum 5 innstikk, kan bruke opptil 7 innstikk dersom det er tau til overs.
Alle øyespleiser uten kause spleises med lysåpning på 20 cm når øyet er lukket.
Øyespleiser uten kause merkes med gul/grønn, svart og hvit for å markere hvor det skal installeres.

3.3 Montering i sjø

Nedre haneføtter monteres fra overflata rett før første gangs senking av subsea.

  1. Fisk tak i driftstau fra overflata og koble til haneføtter.
  2. Rundsling monteres som u-løft i løkke øverst i nederste driftstau, 5m over seigmann.
  3. 5 innfestninger til not pr. hjørne, øyespleis merket med hvit tape festes i felles punkt.
  4. Magebåndopphaler monteres i samme tausjakkel som øyespleis med rød markering for å koble sammen to hjørner.
  5. Sjakles i sjakkel for øvre haneføtter sidepart montert i koblingsplate.

Løftetabell for fiberstropper med U-løft vises i Figur 4.

Figur 4: Løftetabell med U-løft.

Innfesting av nedre hanefot i driftstau vises i Figur 5.

Figur 5: Bilde av innfesting av nedre hanefot i driftstau.

3.4 Demontering

Driftstau med rundsling til haneføtter går ikke gjennom kjettingrør på flytekrage.
Nedre haneføtter må demonteres fra driftstau så fort som mulig etter heving av Subsea.
Tauløkke for innfesting av nedre hanefot vises i Figur 6.

Figur 6: Bilde av tauløkke for innfesting av nedre hanefot.

Innfestingspunkt for nedre hanefot på driftstau vises i Figur 7.

Figur 7: Tegning av innfestingspunkt på driftstau.

Detaljert skisse av nedre hanefot med komponenter vises i Figur 8.

Figur 8: Detaljert tegning av nedre hanefot.
