1 Sammendrag

Dette dokumentet er ment å beskrive hvordan dødfisksystem skal monteres i Subsea.

2 Beskrivelse av dødfisksystem for Subsea og dets bestanddeler

Komponentoversikt for dødfisksystem for Subsea er vist i Tabell 1.

Komponent	Beskrivelse
Diamant	Diamanten er selve dødfiskpumpen. Materialet – HDPE plast
Gyro	Gyro er stålringen med stålstag. Denne er spleiset inn i bunn av not. Material – Super Duplex
Sentertau	Tau festet i topp av gyro. Enden av dette tauet skal festes i bunn av luftkuppel.
Bunnplate	Bunnplaten er laget i HDPE
Festebolter mellom diamant og gyro	Disse festeboltene holde diamanten fast i gyroen. Material – super duplex
Flatslange	Fleksibel slange inne i merd fra topp flytekrage til bunn ved diamant.
Muffe	Muffen tres ned over røret på diamanten. Festes med tau på mellom festeørene på muffen og festeørene på diamanten.
Pari kobling	Også kalt pari slangeklemme. Slangeklemme med umbracobolt
Skjøtestykke	Egenprodusert rørstuss lager for å skjøte slanger
PE Klemme	Egenprodusert klemme for å feste slanger i skjøtestykke

Tabell 1: Komponentoversikt for dødfisksystem.

Diamant i dødfisksystem med komponentbenevnelse er vist i Figur 1.

Figur 1: Tegning av diamant med benevnelse av komponenter.

2.1 Komponentoversikt ved bruk av slangeklemmer

Komponentoversikt ved bruk av slangeklemmer er vist i Tabell 2.

Komponent	Antall	Beskrivelse
Muffe	1
Spiralslange	4
Flatslange	1
Luftslange	1	For kobling på diamant
Luftslange	1	For kobling over nottak
Slangeklemme	24	For dødfiskslange
Slangeklemme	4	For luftslanger
Festeskruer	200
Notgjennomføring	1
Skjøtestykke	3

Tabell 2: Komponentoversikt ved bruk av slangeklemmer.

2.2 Komponentoversikt ved bruk av PE klemme

Komponentoversikt ved bruk av PE klemme er vist i Tabell 3.

Komponent	Antall	Beskrivelse
Muffe	1
Spiralslange	4
Flatslange	1
Luftslange	1	For kobling på diamant
Luftslange	1	For kobling over nottak
Slangeklemme	4	For luftslange
Notgjennomføring	1
Skjøtestykke	3
PE klemme	9

Tabell 3: Komponentoversikt ved bruk av PE klemme.

2.3 Nedsenket drift – oversikt

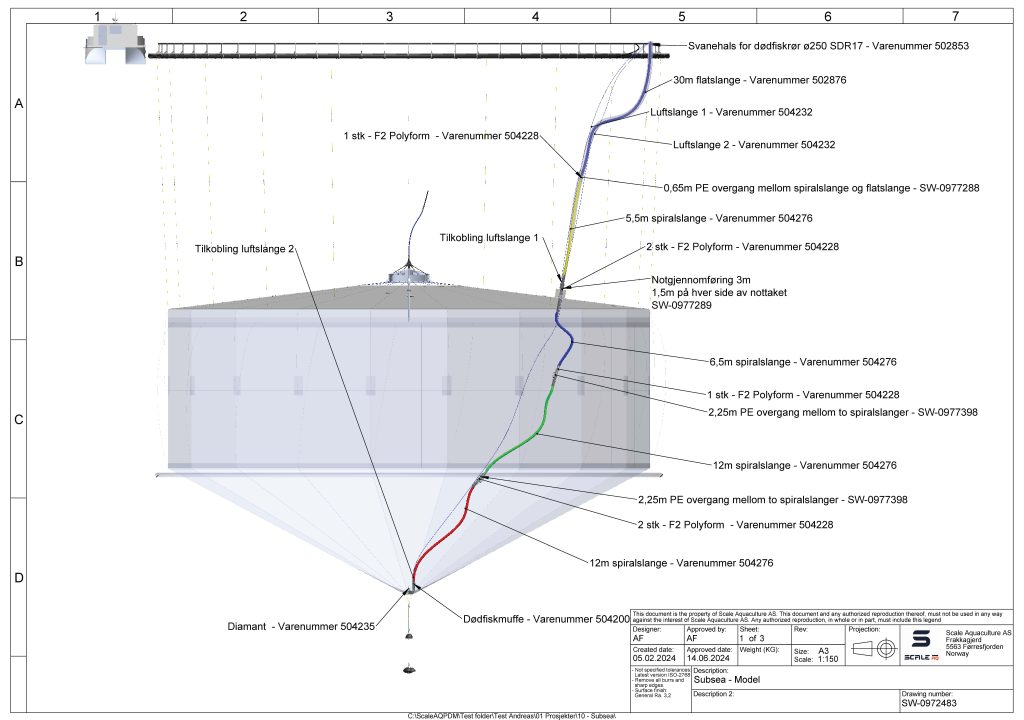

Oversiktstegning for dødfisksystem på Subsea med benevnelser av komponenter er vist i Figur 2.

Figur 2: Tegning av Subsea med benevnelser av komponenter på dødfisksystem.

Gjennomføringer i nottak er vist i Figur 3.

Figur 3: Detaljert tegning av gjennomføring i nottak.

2.4 Overflatedrift – oversikt

Oversiktstegning for dødfisksystem på Subsea i overflateposisjon er vist i Figur 4.

Figur 4: Tegning av Subsea i overflateposisjon med dødfisksystem.

3 Montering – nedsenket drift

3.1 Diamant i notpose

Diamanten er boltet fast i gyroen som igjen er spleiset inn i bunn av not før nota blir levert. Sikre at en får kontroll på sentertauet festet i toppen på gyroen før nota settes. Dette sentertauet er viktig for installasjon av dødfisksystemet.

3.2 Notpose

Nøter med gyro og diamant er merket med et markeringstau fra bunn til topp av not som vist i Figur 5. Dette tauet skal plasseres i området hvor det er ønskelig å få opp dødfiskslangen på håndlist. Det er viktig at denne orienteringen gjøres når nota settes for å hindre knekk på dødfiskslange.

Figur 5: Tegning av notpose med markeringstau.

3.3 Skjøt av rør og slanger

Dødfisksystemet leveres med spiralslanger, flatslange og skjøtestykker i PE.

For å opprettholde best mulig styrke i skjøtene er det kritisk at arbeid blir utført grundig og iht. beskrivelse.

3.3.1 Rørkobling mellom spiralslange og diamant med slangeklemme

Innfesting av dødfiskslange mot diamant er vist i Figur 6.

Figur 6: Tegning av innfesting av dødfiskslange mot diamant.

Vær obs på advarsel under som omhandler rømningsfare!

3.3.2 Rørkobling mellom spiralslange og flatslange med slangeklemme

MERK at koblinger mellom ulike spiralslanger også blir gjort på samme måte.

Spiralslangen og flatslangen skjøtes sammen med et skjøtestykke i PE. Dette skjøtestykket har et øre for innfestning av en fender eller annet avtalt oppdriftslegeme. Denne fenderen gir oppdrift til slangen slik at den ikke synker ned mot bunn. Det skal monteres oppdriftselement både over og under nottaket. Merk at skjøtestykkene har ulike lengder og utforminger. Sikre riktig plassering av de ulike skjøtestykkene. Sikre at riktig type oppdriftslegeme og riktig antall oppdriftslegemer blir brukt. Se oversiktstegning med beskrivelse i tidligere kapittel. Tegning av skjøt med slangeklemmer er vist i Figur 7.

Figur 7: Tegning av skjøt med slangeklemmer.

Vær obs på advarsel under som omhandler rømningsfare!

3.3.3 Rørkoblinger med PE klemme

Som alternativ til rørstuss og slangeklemme kan systemet leveres med PE klemme for å skjøte rør og slanger.

Skjøtestykkene er en del av leveransen av Subsea.

Spiralslange trekkes over skjøtestykke og klemmes fast med PE klemme.
Skjøt med PE klemme illustreres i Figur 8.

Figur 8: Tegning av skjøt med PE klemme.

3.4 Montering av luftslange

Luftslangene leveres på kveil og det blir lett snurr på disse, noe som igjen kan føre til at vi ikke får luft gjennom slangene.
For å unngå dette anbefaler vi at slangene blir strukket ut 1 time før montering i sjø.

Luftslangen blir levert med ferdig presset kobling i ene enden.
Denne enden festes mot muffen som på figur 6.

Vær obs på advarsel under som omhandler rømningsfare!

3.5 Muffe mot diamant

Følgende punkt skal utføres for å montere dødfiskslange mot diamant ved bruk av muffe.

Notlodd fjernes.
Bruk vinsj og hev bunnringen til den er 5m under havoverflaten.
Løft diamant til overflata med kran og nokke etter sentertau, som illustrert under.
Gå to mann i en lettbåt og ta med endestykket på dødfiskslangen ut til diamanten.
Tre muffen på dødfiskslangen over diamanten.
Knyt fast dødfiskslange til diamant med fire tau i egne ører på muffe og diamant, som vist under.
Knyt luftslangen mot dødfiskrøret med 3 meters mellomrom oppover hele dødfiskrøret.

Montering av dødfiskslange mot diamant er illustrert i Figur 9.

Figur 9: Tegning av montering av dødfiskslange mot diamant.

Løfting av diamant med båt er skissert i Figur 10.

Figur 10: Tegning av merd og båt som løfter diamant.

3.6 Slanger gjennom nottak

Tre Ø250 PE røret øverst på spiralslangen opp gjennom notgjennomføring og sikre det med et tau mot flytekragen. Tre luftslange fra diamant opp gjennom notgjennomføring og sikre den i flytekragen.

Koble dødfiskslange som skal være over nottaket til PE røret som nå står gjennom notgjennomføringen.

Senk diamant. Vær oppmerksom på at dødfiskslangen ikke hekter seg og blir stram under senking.

3.7 Sikringsnot

For å hindre utslipp av dødfisk er det laget en strømpe som går utenpå dødfiskslangen som en sikringsnot.

Sy fast strømpen som er festet i nottaket med den strømpen som går utenpå dødfiskslangen.

Se tegninger i Figur 11.

Figur 11: Tegning av sikringsnot for dødfiskslange:

3.8 Overgang til overflatedrift

Ved overgang til overflatedrift demonteres PE røret som går gjennom nottaket og slangene som står over PE røret.
Monter 15m flatslange mellom svanehals på flytekrage og spiralslangen.
For å opprettholde oppdrift i systemet er det viktig å gjenbruke de tre F2 fenderne som har stått over nottaket. Disse monteres på skjøtestykke mellom spiralslange og flatslange.

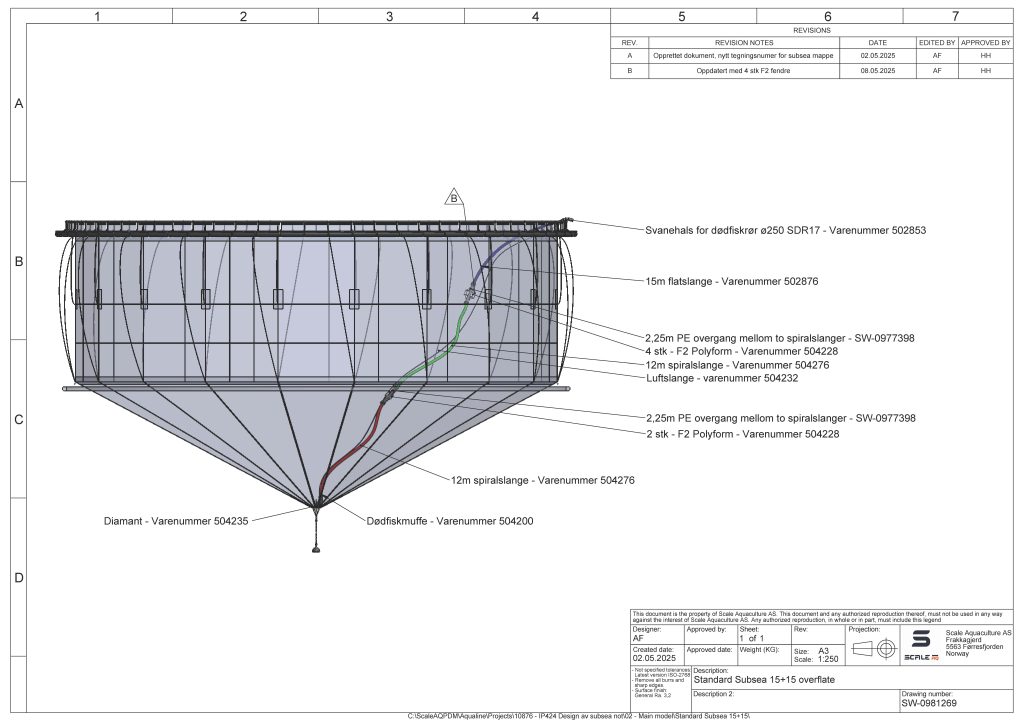

Figur 12: Tegning av Subsea notpose med dødfisksystem når det er endret til overflatedrift

3.9 Flatslange mot svanehals på håndrekke

Fra skjøtestykket til håndrekke på merd er det flatslange. Denne flatslangen må tilpasses på stedet. Flatslangen festes så til svanehals med to stk pari klemmer som tidligere vist i skjøtestykke. Se Figur 12.

Figur 13: Tegning av innfesting av dødfiskslange på flytekrage.

3.10 Demontering av utstyr

Når Subsea nota er hevet til overflata kappes PE røret som går gjennom nottaket rett under elektromuffen. Løft øvre del av dødfiskslange om bord i båt. Trekk dødfiskrøret ned gjennom gjennomføringen og fest den midlertidig i håndrekka.

Når nottaket er fjernes monteres flatslange mellom flytekrage og PE rør som har gått gjennom nottaket. Se til at flatslangen får riktig lengde.

4 Revisjonshistorikk

Revisjon nummer	Endringer	Dato
1	Brukerhåndbok opprettet	21.03.2025
2	Lagt til delkapittel om endring til overflatedrift	08.05.2025
