INNLEDNING

Denne brukerhåndboken beskriver sikkerhetstiltakene som skal vurderes ved bruk av luftsprederen, og hvordan tilsvarende utstyr installeres og vedlikeholdes, herunder håndtering av avfall.
Oppbevar denne brukerhåndboken så lenge utstyret er i bruk eller bruk av utstyret er tiltenkt.
Takk for at du valgte ScaleAQ som leverandør. Kontakt oss hvis du har spørsmål, eller hvis du tror noe mangler i denne håndboken.

Kontakt:
post@ScaleAQ.no
Service: +47 488 52 888
Støtte: +47 488 52 488
Nettadresse: http://www.ScaleAQ.no

2 SIKKERHET

ScaleAQ anbefaler at alle som har til hensikt å bruke eller vedlikeholde dette produktet, arbeider i samme område som dette produktet er installert eller brukt i, leser denne brukerhåndboken grundig og spesielt dette kapittelet om sikkerhet.
Denne anbefalingen er basert på sikkerheten til de ansatte. Dette er for å sikre at produktet kan brukes gjennom hele levetiden og redusere risikoen for at fisk rømmer.
Vedlikeholdsrutinen må utføres som beskrevet i denne brukerhåndboken for å unngå unødvendig skade på produktet.

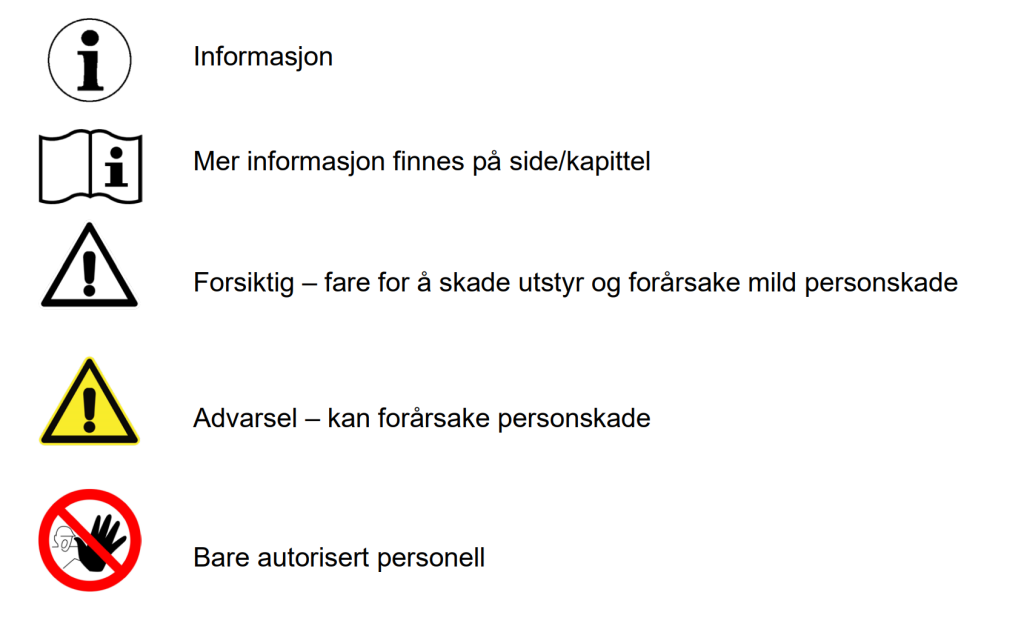

2.1 Symboler

Symboler som brukes i denne brukerhåndboken, er oppført og beskrevet nedenfor:

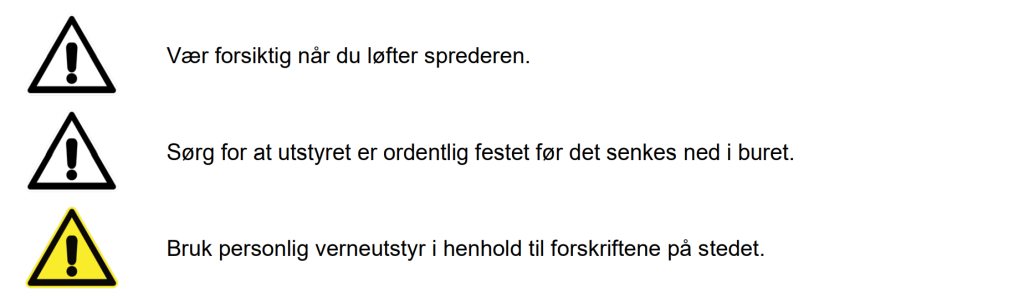

2.2 Personsikkerhet

2.3 Sikkerhet for produkt og tilsvarende utstyr

Behandle utstyret som beskrevet i denne brukerhåndboken. De beskrevne komponentene nedenfor er kritiske komponenter. Hvis instruksjonene ikke følges, er det fare for skade på produktet eller annet utstyr.

2.3.1 Luftspreder

Systemet skal ikke startes før sprederen er riktig installert i midten av fiskeburet. Luftsprederen må ikke være i kontakt med korrosive materialer som vanlig stål (gaffeltrucker) osv. Avleiringer fra slike materialer kan forårsake punktkorrosjon på sprederen.

2.3.2 Tau

Sprederens oppheng må ikke være i kontakt med annet utstyr som kamerakabler, kameratau, andre tau og utstyr i buret. Dette hindrer skade på utstyret i dårlig vær eller skade forårsaket av langvarig slitasje.

2.4 Desinfeksjon

Alt utstyr som skal flyttes til et annet sted, må desinfiseres. ScaleAQ anbefaler å rengjøre luftsprederen med varmt vann etter desinfeksjon for å unngå skader.

2.5 Levering

Alt utstyr som leveres, må kontrolleres i henhold til innkjøpsordren. Kontakt ScaleAQ umiddelbart hvis det oppstår feil.

3 BESKRIVELSE

Luftsprederen er en moderne spreder, med lang levetid og solid struktur. På grunn av ballaststrukturen er den veldig stabil i vannet, selv ved høy sjø. Luftsprederen er laget for moderne fôringsanlegg og passer for alle slags pellets fra 3 mm og større.

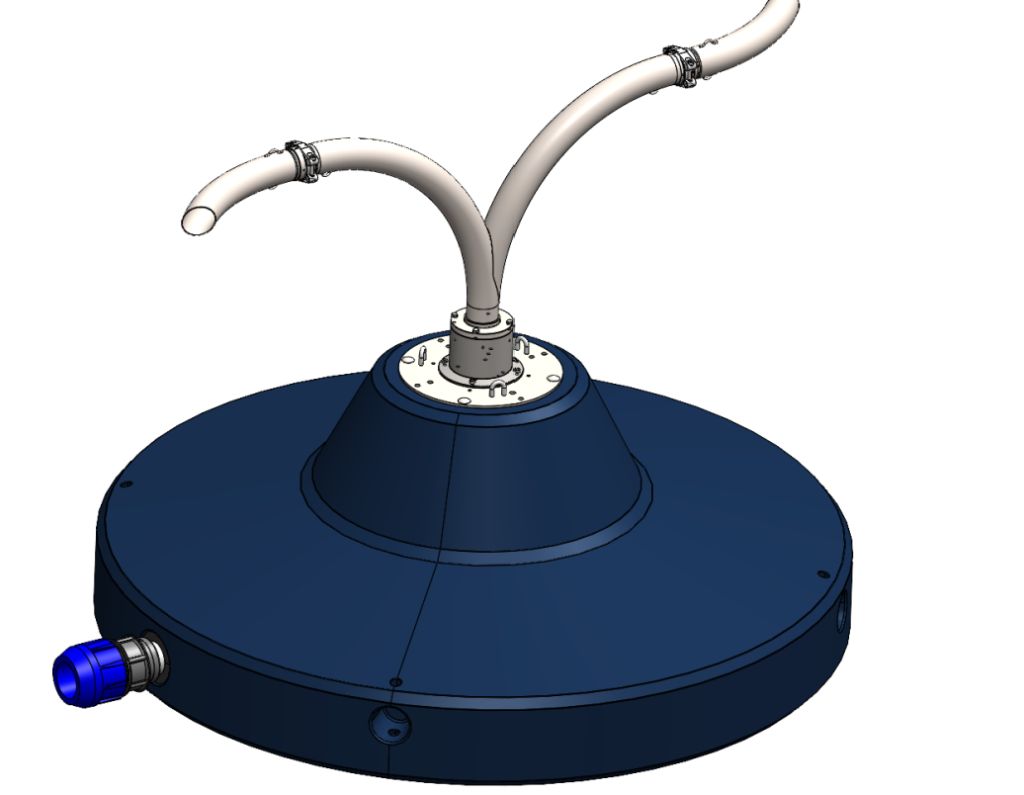

3.1 Luftspreder

Luftsprederen har flere fordeler:

• Installasjon: Sprederen kan enkelt installeres og plasseres i buret.
• Spredningsradiusen er stor.
• Den håndterer fôret veldig forsiktig.
• Konstruksjonen er stabil og solid og gir en jevn spredning av fôr og høy stabilitet selv i høy sjø.
• Lager av høy kvalitet.
• Skjøter og rør er spesielt konstruert for å håndtere fôret på en skånsom måte og minimere knusing av fôr.
• Rør i rustfritt stål: Rustfritt stål er et bærekraftig materiale og gir lang levetid uten korrosjon.
  Bruken av dette materialet forhindrer slitasje på rør og knusing av fôr sammenlignet med rør i aluminium. Et kraftig kulelager med lav friksjon sikrer at sprederen roterer fritt, og at lageret ikke er fullpakket med støv.
  Sprederen og tilhørende utstyr er enkelt å installere og har en egen brukervennlig fôringsprogramvare.

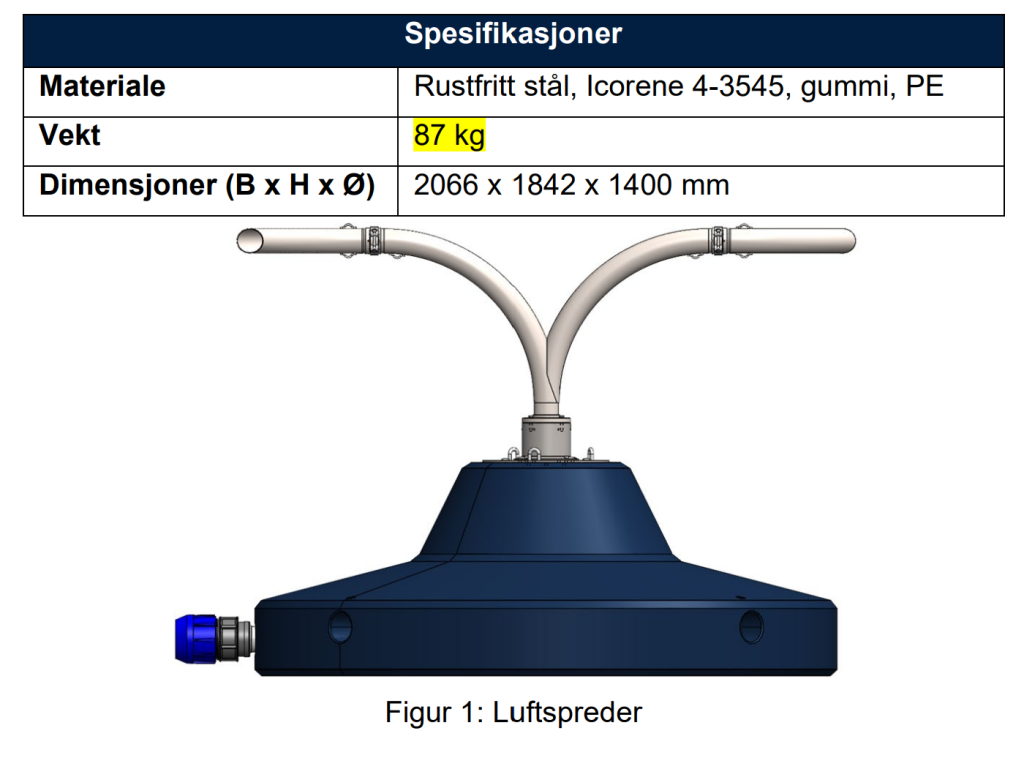

  Tabell 1: Spesifikasjoner for spreder

3.2 Tau

Anbefalte tau:

• Marina Maxi 3-tråds fibertau eller lignende
• Nylontau 3-trådet eller lignende
  Spesifikasjoner for tau er oppført i tabellen nedenfor:

Tabell 2: Spesifikasjoner for tau

4 KLARGJØRING OG INSTALLASJON

Om ønskelig kan en tekniker fra ScaleAQ være til stede når utstyret er installert for å sikre riktig og sikker installasjon, og at utstyret fungerer som tiltenkt.

4.1 Klargjøring

Tau/fôringsrør: Tau og fôringsrør må inspiseres for å sikre at det ikke er skadet.
Spreder: Sørg for at sprederen ikke har skader før den plasseres i buret.
Kontakt ScaleAQ hvis noen komponenter trenger service, eller hvis du trenger å bestille nye deler.

4.2 Installasjon

4.2.1 Feste av dysen

Dysen er sikret med klemmen, men som en ekstra forholdsregel kan den også sikres ved å bruke de to ankrene på dysen og rotorrøret. Fest rotoren med 6 mm Marina Maxi tau festet til hvert anker med et pålestikk (se vedlegg 1 for knuter). Tauet skal også gå gjennom klemmen som en ekstra sikkerhet for klemmen – se bildet nedenfor som referanse.

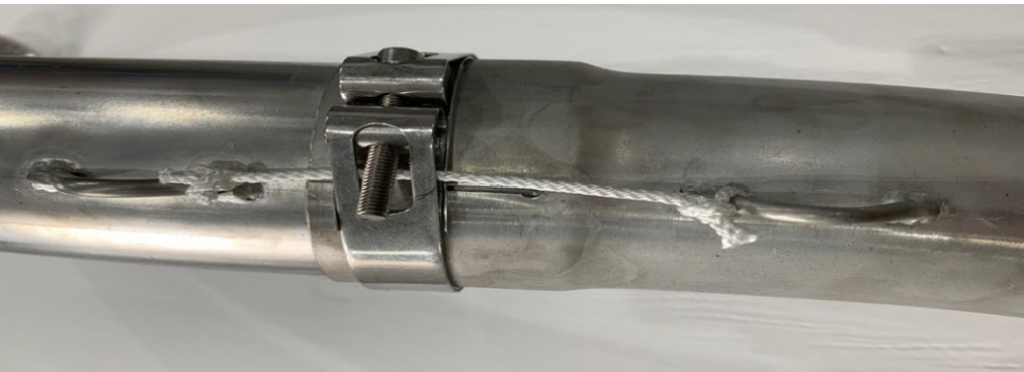

Figur 2: Dyse sikret med tau

4.2.2 Luftspreder og tau

Fest fôringsslangen til materøret (se figuren nedenfor). Kontroller at gummipakningen er på plass – hvis ikke kan dette føre til slitasje ved sveisingen mellom statorrøret og flensen. Fest et tau til hvert av de fire monteringsfestene. Plasser luftsprederen i midten av buret (se figur langt under). Alle tau skal strammes til sprederen med 10 kN

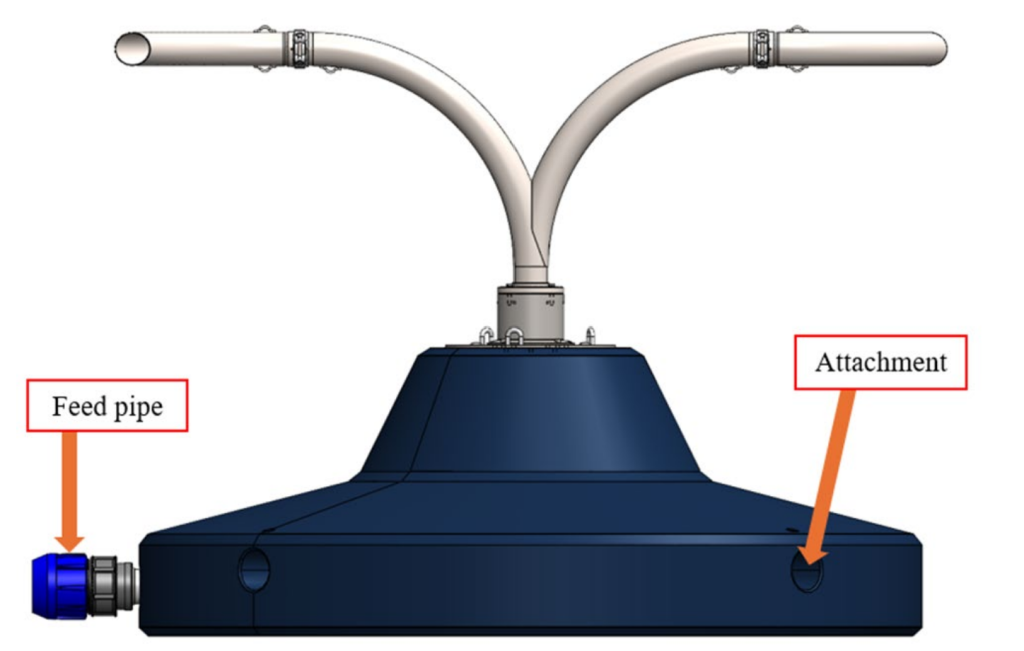

Figur 3: Feste av fôringsslangen og monteringsfestet

Figur 4: Luftsprederen i buret

4.2.3 Systemtilkobling

Luftsprederen er den siste koblingen i et fôringssystem og er utformet for å spre fôret i buret. Hvissprederen kjøpes med ScaleAQ-fôringssystemet, styres den gjennom en egen brukervennligprogramvare som heter FeedStation der overvåking av silo, hastighet, fôringstid osv. er letttilgjengelig.
Hvis sprederen kjøpes som en enkelt komponent, kan den kobles til det eksisterende systemet.

5 VEDLIKEHOLD OG SERVICE

5.1 Vedlikehold og service

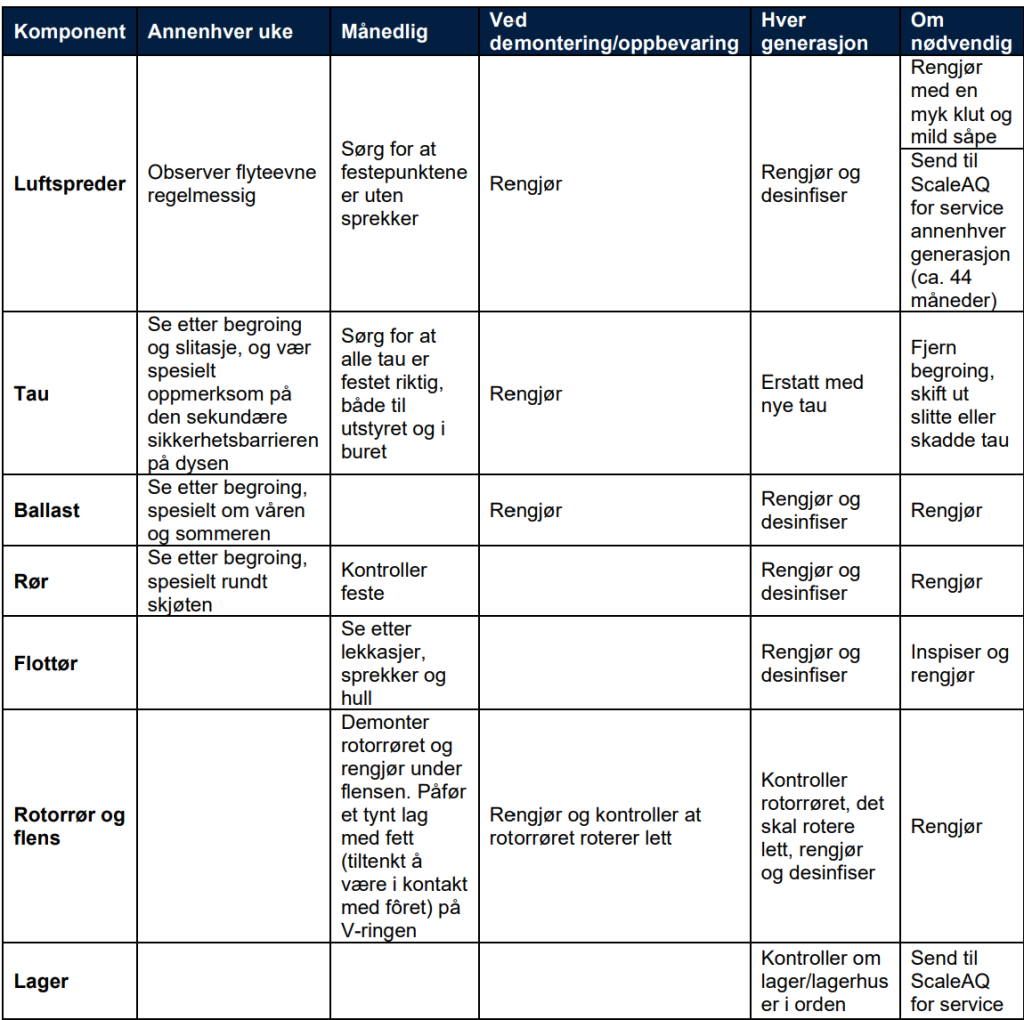

Tabellen nedenfor viser vedlikeholdsintervallene for luftsprederen og tilsvarende utstyr.

Tabell 3: Vedlikehold og service

5.2 Service

Skadet utstyr eller utstyr som trenger service, skal sendes til ScaleAQ.
Som tabellen viser, anbefales det at luftsprederen sendes til ScaleAQ for service annenhver generasjon eller tidligere om nødvendig. Det er ingen faste priser på tjenesten fordi det avhenger av hvilke deler som må byttes ut, og arbeidet som må gjøres. Lager og lagerhus kan skiftes ut av kunden etter at dette er kjøpt på ScaleAQ.

6 FEILSØKING

Grunnleggende feilsøking er beskrevet i tabellen nedenfor

Bare autorisert personell kan utføre feilsøking og oppgavene som er beskrevet nedenfor.

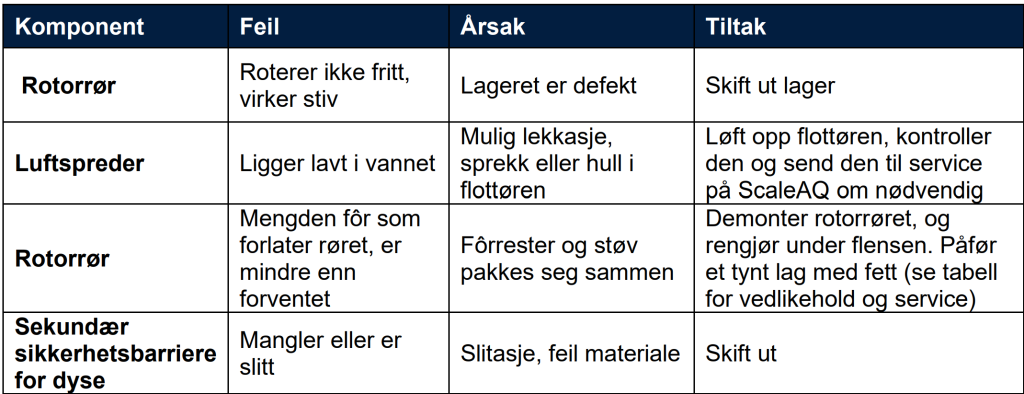

Tabell 4: Feilsøking

7 OPPBEVARING

7.1 Luftspreder

Fjern sprederen fra buret, løsne tauene og koble fra fôringsrørene. Behold løse deler. Demonter, rengjør og desinfiser sprederen før den legges på et tørt sted til oppbevaring.

7.2 Tau

Rengjør tauene og skyll med rent vann for å fjerne begroing. Se etter slitasjepunkter og bestill nye om nødvendig. Tauet kan vikles i figur 8-form for å unngå vridning i begge retninger. Plasser tauet over linjeaksen hver runde for å unngå spenning.
Utstyret må oppbevares tørt og skal ikke utsettes for frost eller ising.
Vedlikehold som er nødvendig ved demontering, er beskrevet i tabellen for vedlikehold og service.
Alle tau, herunder kløyvde, skal kontrolleres før oppbevaring. Pass på at tauet ikke er slitt, skadet eller støpt.

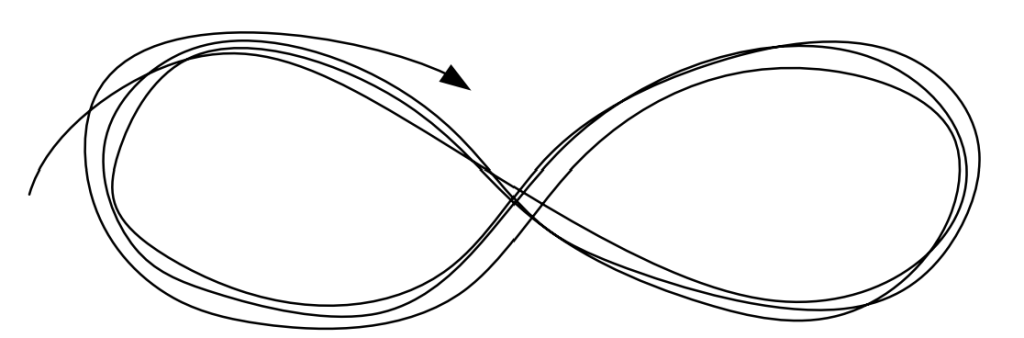

Figur 5: Figur 8-formet spole

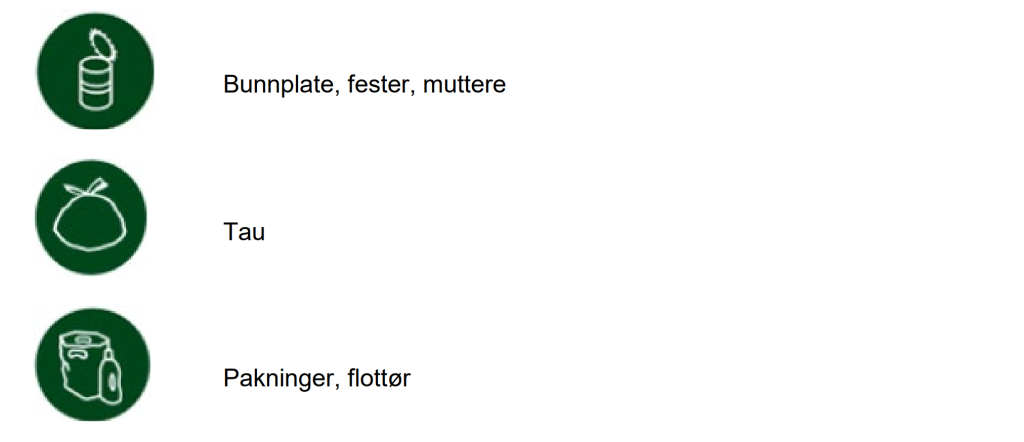

8 AVFALLSHÅNDTERING

Avfallshåndtering for de forskjellige komponentene er beskrevet i tabellen nedenfor
